Cajas de engranajes con transmisiones completas
Descripción del producto
La gama de las cajas CMR Agriculture incluye también transmisiones completas dedicadas para algunos sectores de maquinaria agrícola en los que la necesidad de transmisión mecánica prevé, además de las cajas de engranajes, otros elementos mecánicos para obtener:
- transmisiones con caja de cambio y cubeta de engranajes para gradas rotativas;
- transmisiones con caja repartidora con chasis portante, dobles juntas cardán y pares cónicos dotados de plato giratorio para henificadoras;
- travesaños portantes con cajas repartidoras y extensiones laterales para enganches de fijación chasis y timón, para enfardadoras rotativas;
- grupos de tres cajas en chasis portante con cuarto eje de velocidad reducida, para abonadoras de doble plato;
- barras de discos con o sin caja lateral, tanto con platos con cuchillas fijadas con perno y tuerca, como con platos con desenganche rápido.
Las características técnicas varían considerablemente según la aplicación; a continuación, proporcionamos solo una breve descripción que incluyen la siguiente serie: B – RB – R | RE-RX – PH – TE – Rastra entre hileras
Serie B (Barras segadoras)
- B – barra estándar con caja de engranajes integrada
- BF – barra estándar sin caja de engranajes integrada
- BA – barra profesional con sistema de seguridad rápido y sistema de corte avanzado
- BAL – barra profesional de alta potencia con caja de engranajes integrada, sistema de corte avanzado y sistema de seguridad rápido
Ver los productos de la Serie B

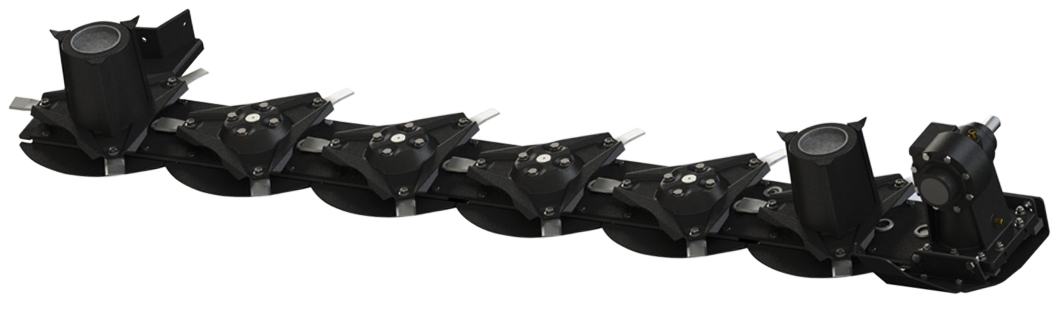

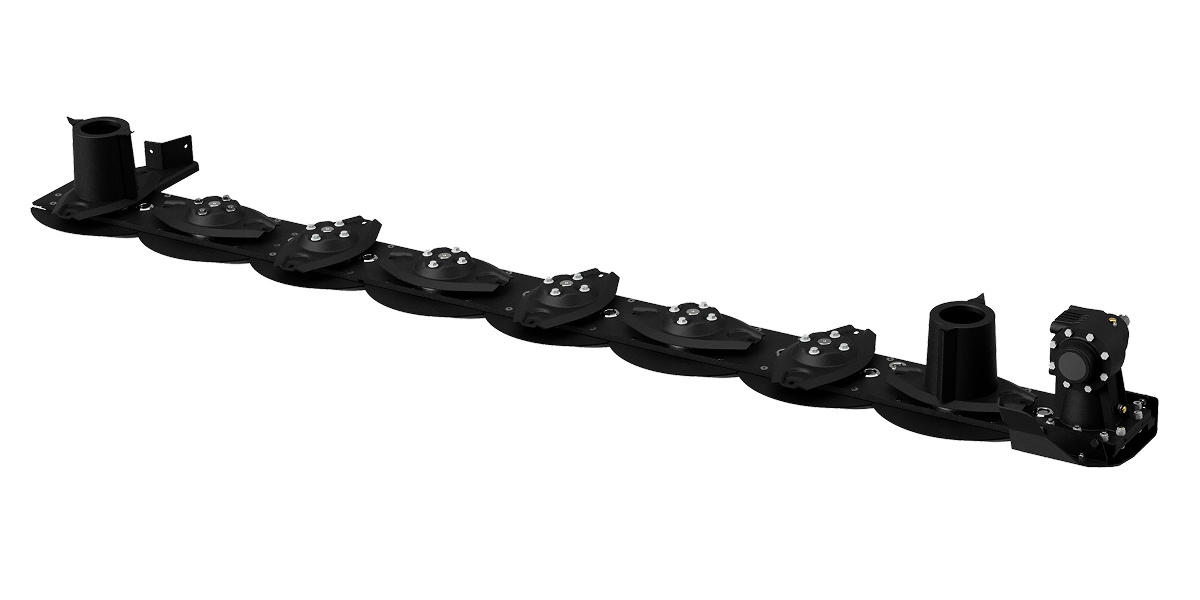

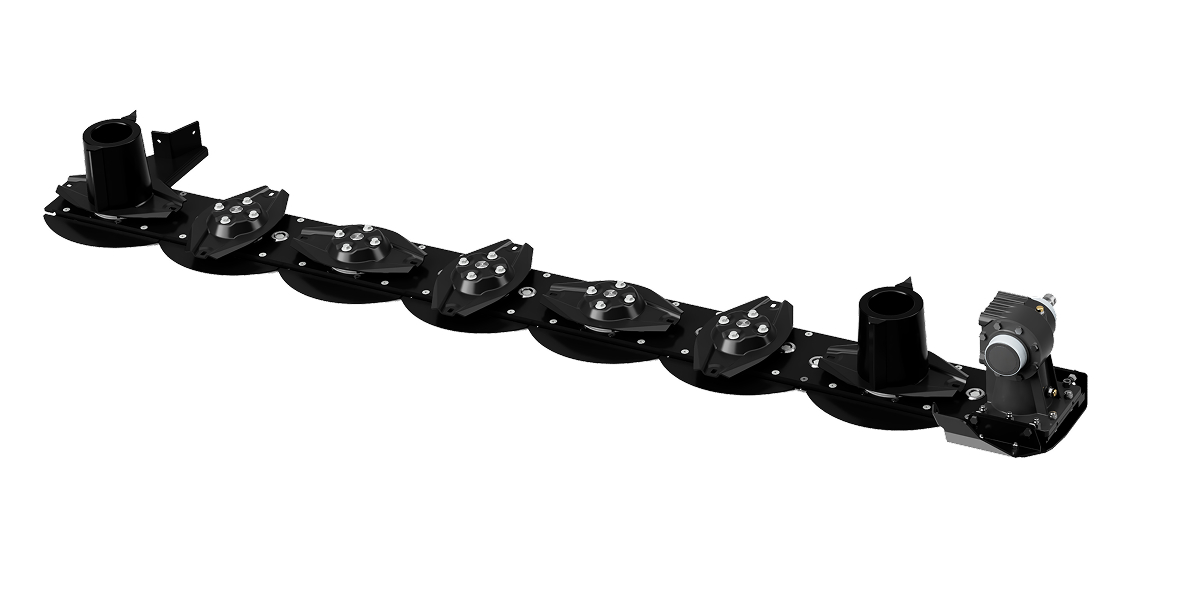

Barra segadora estándar con caja de engranajes integrada
La Serie B es la solución CMR compacta y económica, con la caja de engranajes integrada directamente en la barra, destinada principalmente a segadoras laterales suspendidas.
Está disponible en configuraciones de 4, 5, 6, 7 y 8 discos, con anchuras de corte de 1.650 a 3.176 mm.
- Características:
- Caja de engranajes integrata en la barra
- Configuraciones disponibles: 4 / 5 / 6 / 7 / 8 discos
- Relación de transmisión 1:2,66
- Velocidad de entrada recomendada: 1.100 rpm aproximadamente
- Velocidad de rotación de los discos: aproximadamente 3.000 rpm
- Potencia transmisible da 28 a 56 HP, en función del numero di discos
- Anchuras de corte da 1.650 a 3.176 mm
- Sistema de seguridad convencional con buje de seguridad
- Disponible con fijación de cuchillas convencional o Quick Change
Aplicaciones: segadoras laterales suspendidas.
Ver los productos de la Serie BF
Barra segadora estándar sin caja de engranajes integrada
La Serie BF es una barra segadora con entrada directa a la transmisión de los discos, sin caja de engranajes integrada.
Está disponible en configuraciones de 5, 6, 7, 8 y 9 discos, con anchuras de corte de 2.069 a 3.589 mm.
- Características:
- Barra segadora sin caja de engranajes integrada
- Entrada directa al primer disco
- Configuraciones disponibles: 5 / 6 / 7 / 8 / 9 discos
- Relación 1:1
- Velocidad de entrada: 3.000 rpm aproximadamente
- Potencia hasta 80 HP
- Anchuras de corte da 2.069 a 3.589 mm
- Sistema de seguridad convencional con buje de seguridad
- Disponible con fijación de cuchillas convencional o Quick Change
Aplicaciones: segadoras frontales e segadoras arrastradas ligeras.
Ver los productos de la Serie BA
Barra segadora profesional con sistema de corte avanzado
La Serie BA se ha desarrollado para aplicaciones profesionales de alta productividad.
Su configuración especial sitúa los discos por delante de la línea de transmisión, favoreciendo el flujo del forraje durante el corte. El sistema de seguridad permite sustituir los elementos afectados sin abrir la barra.
Está disponible en configuraciones de 6, 7, 8, 9 y 10 discos, con anchuras de corte de 2.550 a 4.150 mm.
- Características:
- Configuraciones disponibles: 6 / 7 / 8 / 9 / 10 discos
- Sin caja de engranajes integrada
- Nueva transmisión profesional
- Relación 1:1
- Velocidad de entrada: 3.000 rpm
- Potencia hasta 115 HP
- Anchuras de corte da 2.550 a 4.150 mm
- Discos adelantados respecto a la línea de transmisión
- Geometría diseñada para mejorar el flujo del forraje
- Posibilidad de invertir el sentido de giro del disco girando la brida
- Sistema de seguridad sustituible sin abrir la barra
- Disponible con fijación de cuchillas convencional o Quick Change
- Posibilidad de patines inferiores elevables y patines antidesgaste
Aplicaciones: segadoras frontales y arrastradas profesionales de alta productividad.
Ver los productos de la Serie BAL
Barra segadora profesional de alta potencia con caja de engranajes integrada
La Serie BAL es la solución CMR para aplicaciones profesionales con altas potencias y grandes anchuras de trabajo.
La transmisión integra la caja de engranajes directamente en la barra y está diseñada para gestionar potencias de hasta 140 HP.
Está disponible en configuraciones de 12, 14 y 16 discos, alcanzando una anchura máxima de corte de 6.600 mm.
- Características:
- Caja de engranajes integrata
- Configuraciones disponibles: 12 / 14 / 16 discos
- Relación de transmisión 1:3,2
- Velocidad de entrada: 1.000 rpm
- Velocidad de rotación de los discos: aproximadamente 3.200 rpm
- Potencia transmisible hasta 140 HP
- Anchuras de corte da 5.000 a 6.600 mm
- Transmisión diseñada para aplicaciones de alta potencia
- Entrada directa en la caja de engranajes
- Posibilidad de invertir el sentido de giro del disco girando la brida
- Sistema de seguridad sustituible sin abrir la barra
- Disponible con fijación de cuchillas convencional o Quick Change
- Posibilidad de patines inferiores elevables y patines antidesgaste
Aplicaciones: máquinas profesionales de gran anchura de trabajo y accesorios para cosechadoras.

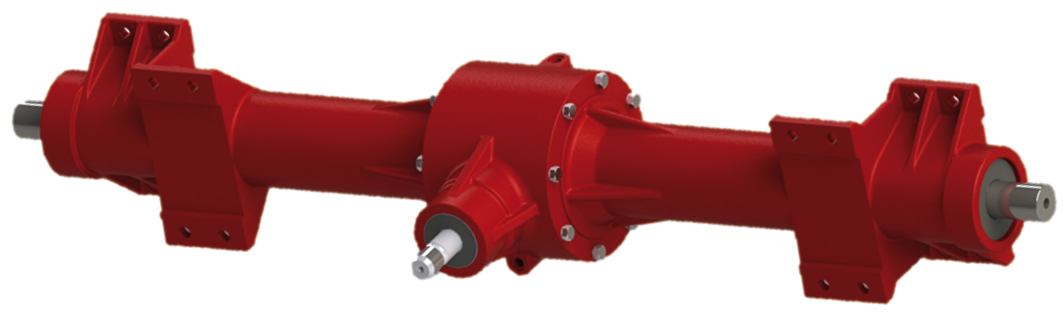

Serie RB (Travesaños para enfardadoras)
Características técnicas generales: travesaños para enfardadoras, fusiones de fundición GS400, potencias de 47.6HP (540rpm) a 125.8HP (1.000rpm).
Ver los productos de la Serie RB
RB18:
- Características: relación de transmisión 2,08:1; potencia hasta 47,6HP (540rpm); fundición en hierro GS400
- Aplicaciones: Empacadoras, rotoempacadoras
- Accesorios: (lista de accesorios: rotores y rodillos fabricados mediante extrusión según diseño del cliente, elementos pickup según diseño del cliente, engranajes de cadena, soportes de acero tipo UCF, UCFL y UCFP, cilindros hidráulicos, actuadores, ejes y prolongaciones según diseño del cliente, piezas estructurales realizadas en microfusión)
RB25:
- Características: relación de transmisión 2,09:1; potencia hasta 97,9HP (540rpm) / relación 3,00:1, potencia hasta 95,2HP (1.000rpm); fundición en hierro GS400
- Aplicaciones: Empacadoras, rotoempacadoras
- Accesorios: (lista de accesorios similar a RB18)
RB35:
- Características: relación de transmisión 3,92:1; potencia hasta 125,8HP (1.000rpm); fundición en hierro GS400
- Aplicaciones: Empacadoras, rotoempacadoras
- Accesorios: (lista de accesorios similar a RB18)
Serie R | RE-RX (Reductores angulares integrales)
Características técnicas generales: cajas triples en chasis portante con caja principal de 4 ejes, potencia transmisible hasta 15HP (540rpm), material de aluminio.
Ver los productos de la Serie R | RE-RX

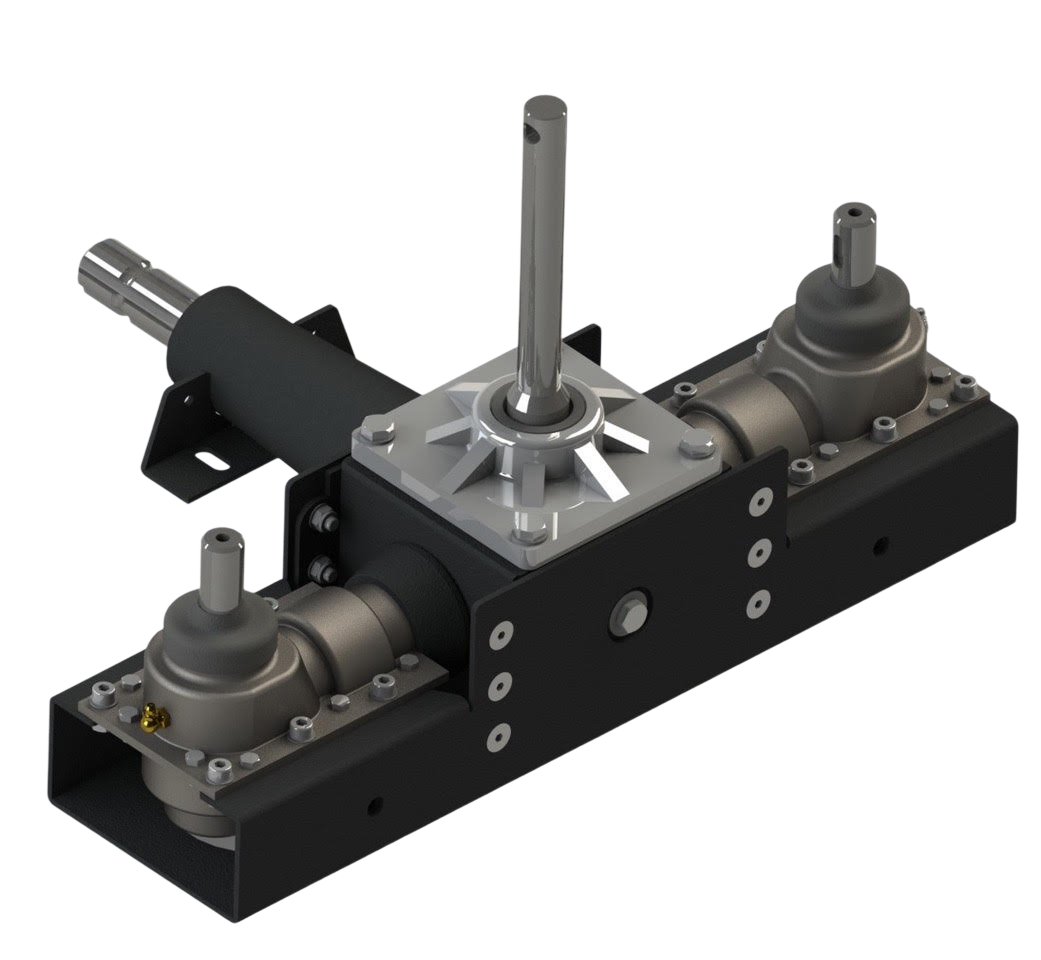

RE:
- Características: relación de transmisión 2:1; potencia hasta 15HP (540rpm); material de aluminio
- Aplicaciones: Abonadoras
- Accesorios: n.d.

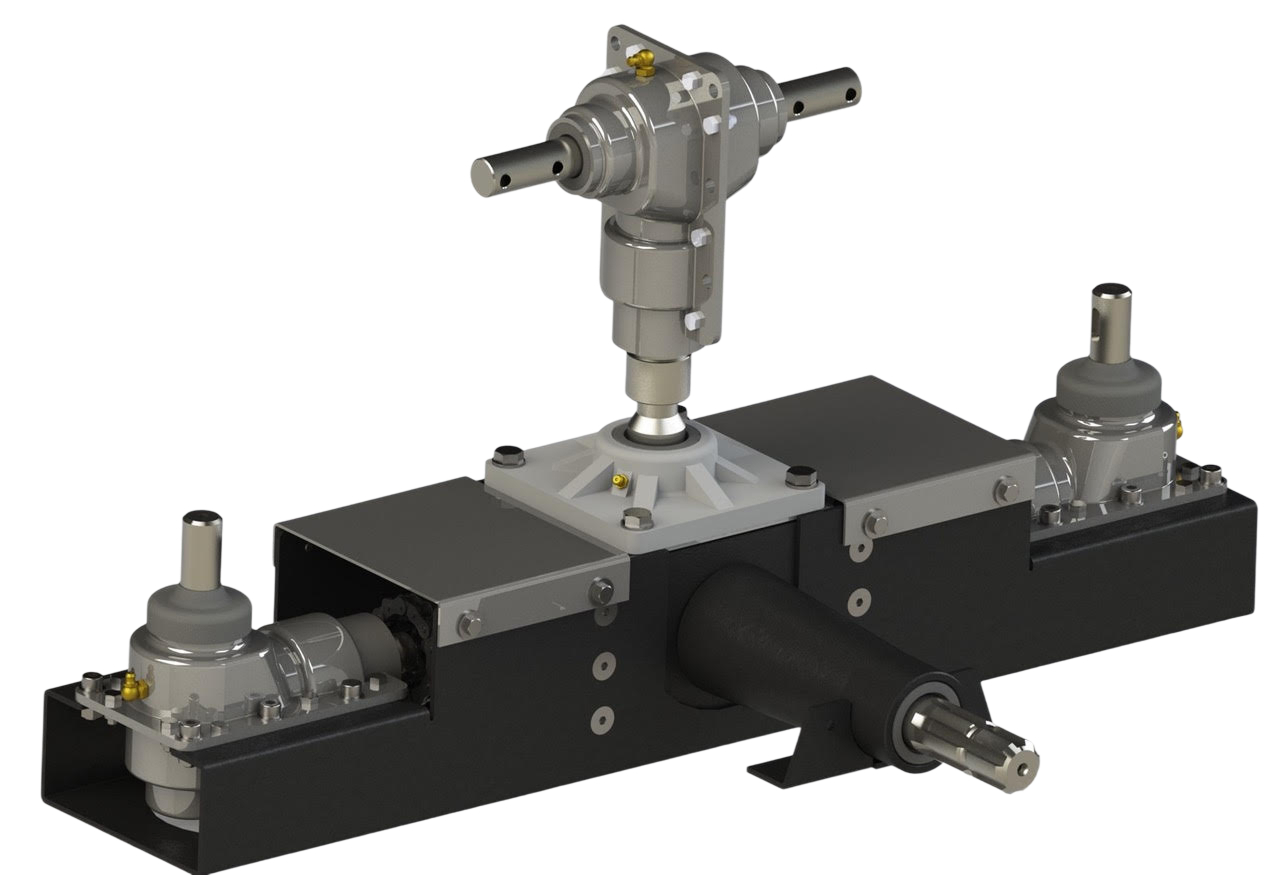

RX:
- Características: relación de transmisión 2:1; potencia hasta 15HP (540rpm); material de aluminio
- Aplicaciones: Abonadoras
- Accesorios: n.d.

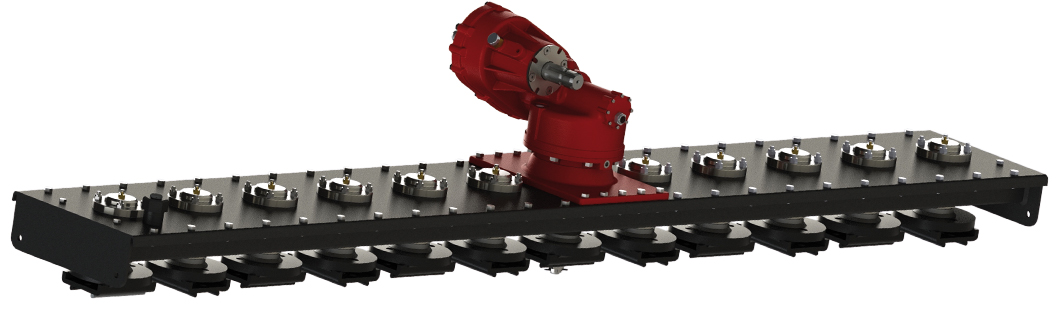

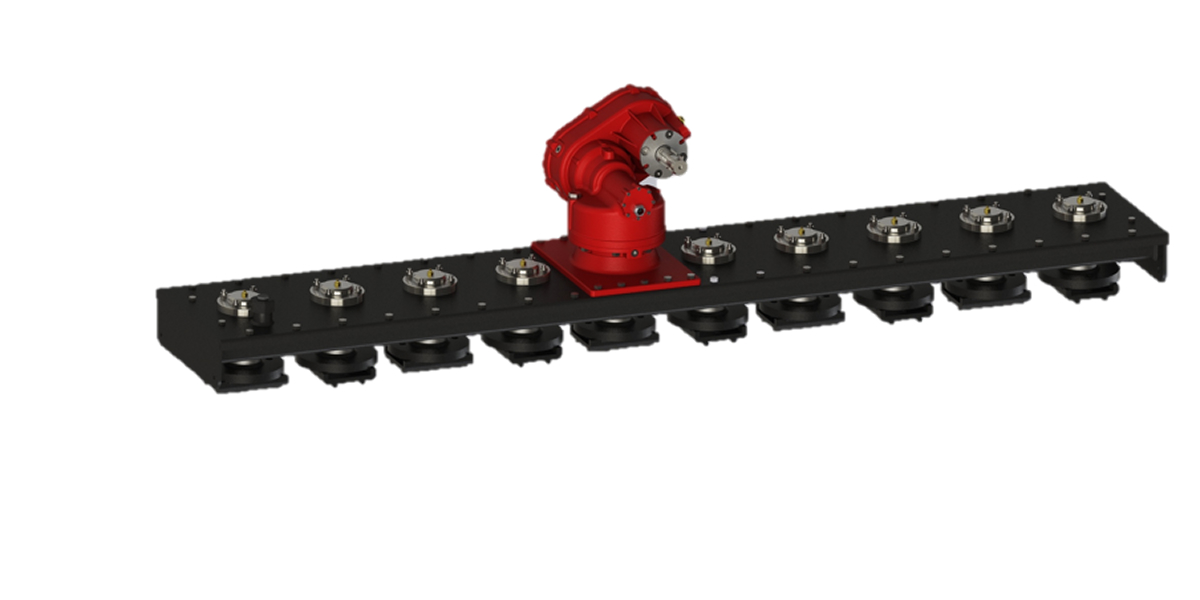

Serie PH (Modulos completos para gradas rotativas)
La gama incluye diferentes tamaños y configuraciones para potencias de 40 a 300 HP y está diseñada para combinarse con las cajas de engranajes CMR Agriculture de la Serie E:
- Serie EM – relación fija: EM40, EM80, EM110, EM130 y EM300
- Serie EC – cambio de velocidad: EC110, EC130, EC220 y EC300
La combinación de cada modulo y caja de engranajes permite configurar el conjunto según la potencia, la anchura de trabajo y la aplicación requerida.
Tres familias para diferentes aplicaciones
Los modulos CMR para gradas rotativas se dividen en tres familias principales:
PH – Standard
Soluciones compactas para gradas rotativas pequeñas, máquinas para uso no profesional y aplicaciones entre hileras.
PHC – Professional
Versiones profesionales diseñadas para trabajos agrícolas intensivos, con transmisiones reforzadas y engranajes cementados.
PHH – Heavy Duty
Versiones reforzadas para potencias elevadas y condiciones de trabajo exigentes, con engranajes de mayores dimensiones, soportes reforzados y una estructura de cubeta de mayor espesor.
Una solución completa para fabricantes de gradas rotativas
Con la gama PH, CMR Agriculture no suministra únicamente una caja de engranajes o componentes individuales de transmisión, sino modulos completos con todo el sistema mecánico ya montado, acabado y probado. El fabricante puede integrar el conjunto CMR en su máquina y centrarse en la estructura metálica, el bastidor y los demás elementos específicos de la grada. Desde aplicaciones compactas de 40 HP hasta soluciones profesionales Heavy Duty de 300 HP, la gama permite configurar la transmisión según la anchura de trabajo, la potencia y las necesidades específicas de la máquina.
Ver los productos de la Serie PH

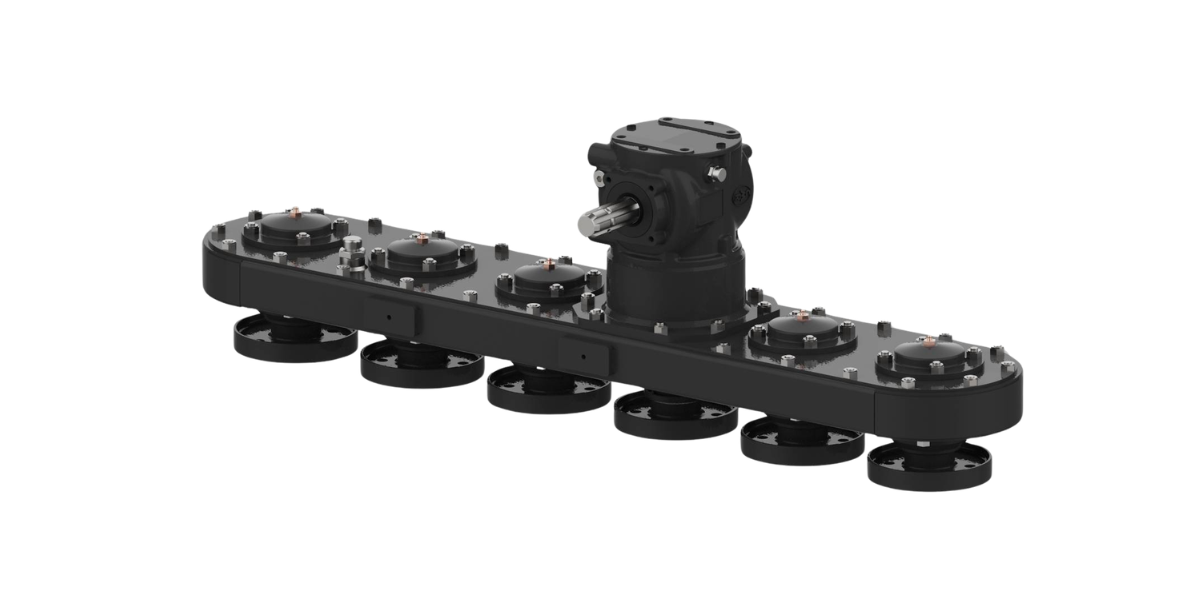

PH40:
Modulo completo para gradas rotativas pequeñas
La PH40 es la solución compacta CMR para gradas rotativas pequeñas y aplicaciones entre hileras. La caja de engranajes está situada en el centro del modulo.
-
- Características:
- Longitudes disponibles da 800 a 1.500 mm
- Caja de engranajes EM40
- Caja de engranajes montada en el centro del modulo
- Potencia hasta 40 HP a 540 rpm
- Transmisión mecánica completa ya montada
- Configuración compacta para máquinas de pequeñas dimensiones
Aplicaciones: gradas rotativas para uso no profesional y entre hileras.

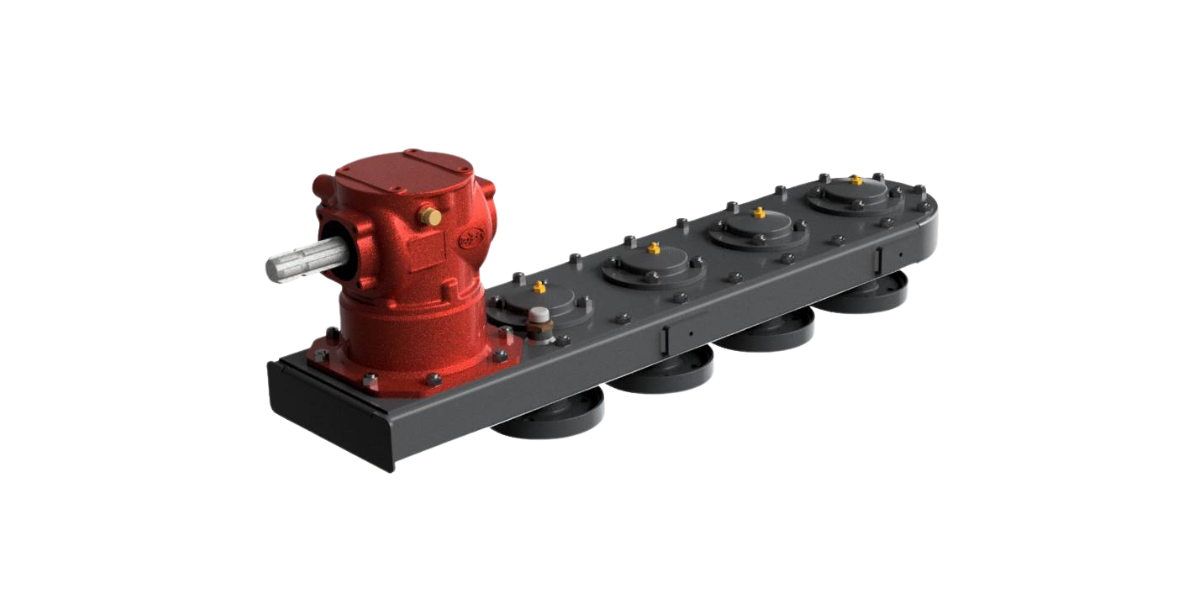

PH40L:
Modulo completo para gradas entre hileras con transmisión lateral
La PH40L se ha desarrollado específicamente para aplicaciones que requieren situar lateralmente la transmisión. Esta configuración está especialmente indicada para gradas entre hileras.
-
- Características:
- Longitudes disponibles da 800 a 1.500 mm
- Caja de engranajes EM40
- Caja de engranajes montada lateralmente
- Potencia hasta 40 HP a 540 rpm
- Transmisión mecánica completa ya montada
Aplicaciones: gradas rotativas para uso no profesional y entre hileras.

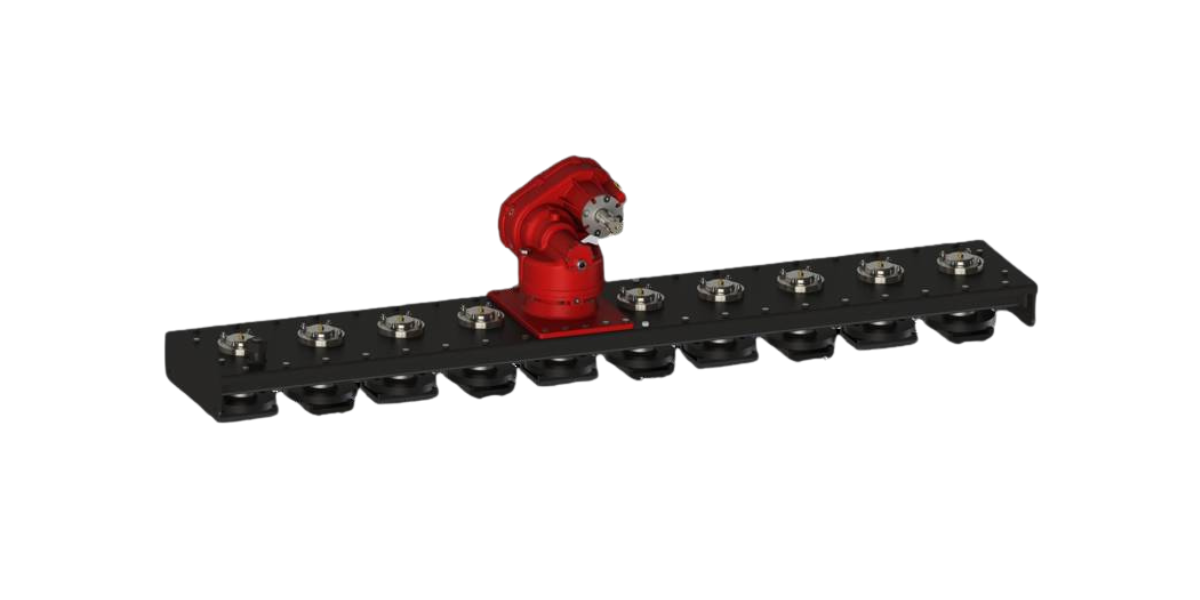

PH100:
Modulo completo para gradas rotativas de hasta 110 HP
La PH100 es una solución versátil y económica para gradas rotativas de potencia pequeña y media, disponible con diferentes configuraciones de caja de engranajes.
-
- Características:
- Longitudes disponibles da 1.500 a 3.000 mm
- Configuración de 8 orificios con placa
- Sistema de desenganche rápido
- Compatible con la caja de engranajes EC110
- Potencia hasta 90 HP a 540 rpm
- Potencia hasta 110 HP a 1.000 rpm
- Compatible con la caja de relación fija EM110, hasta 90 HP a 540 rpm
- Engranaje central cementado
- Engranajes laterales templados y revenidos
- Disponible con fijación de dientes convencional o Fast Change
Aplicaciones: gradas rotativas de potencia pequeña y media.

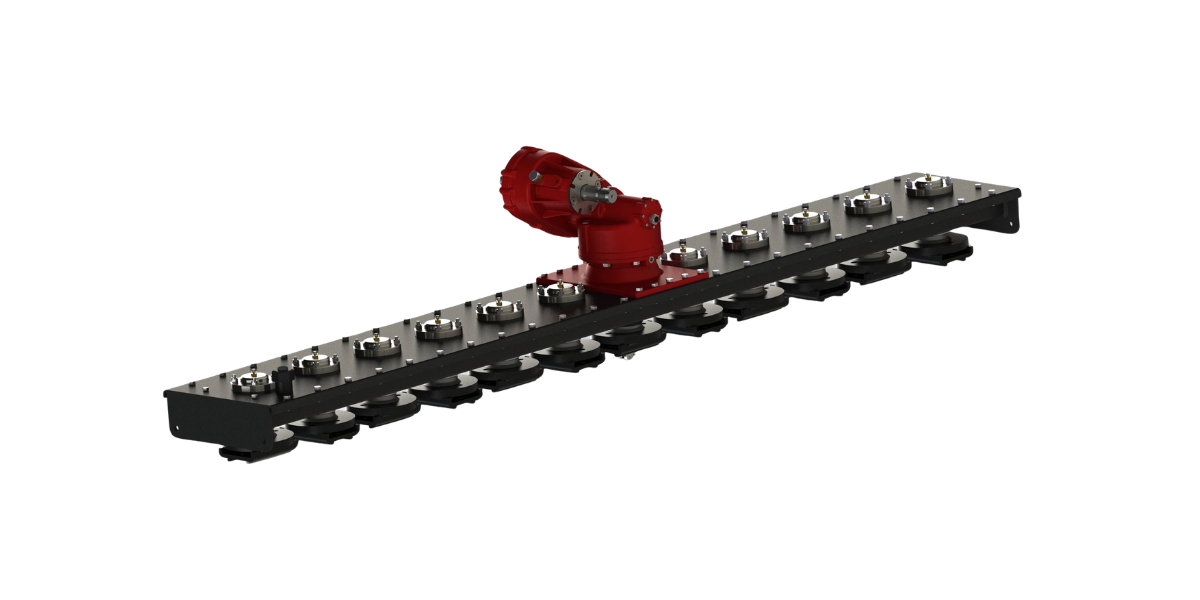

PH100C:
Modulo completo profesional
La PH100C está diseñada para aplicaciones profesionales y usos más intensivos. Frente a las versiones estándar, la transmisión utiliza engranajes totalmente cementados, lo que aumenta la resistencia y la vida útil del conjunto mecánico.
-
- Características:
- Longitudes disponibles da 2.000 a 2.500 mm
- Configuración de 8 orificios con placa
- Sistema de desenganche rápido
- Compatible con las cajas de engranajes EC110 y EC130
- Potencia hasta 130 HP a 1.000 rpm
- Compatible con EM110 y EM130, hasta 110 HP a 540 rpm
- Todos los engranajes cementados
- Disponible con fijación de dientes convencional o Quick Change
Aplicaciones: gradas rotativas profesionales.

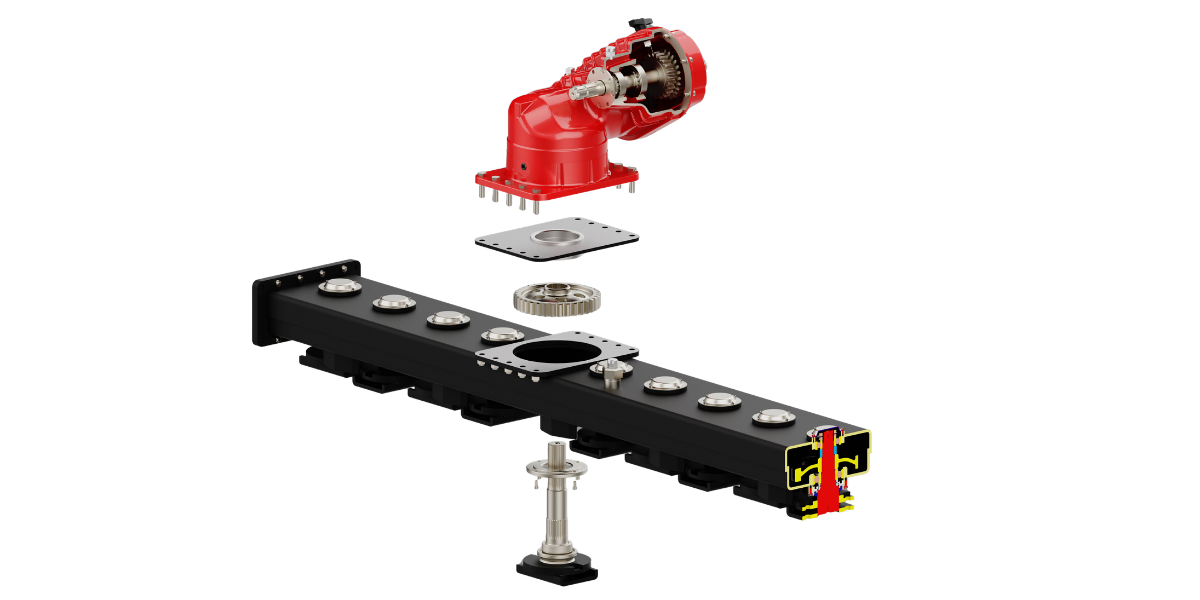

PH130C:
Modulo completo profesional para potencias elevadas
La PH130C está diseñada para gradas rotativas profesionales de mayor anchura y potencia. La transmisión utiliza engranajes cementados de mayores dimensiones que las versiones inferiores para soportar aplicaciones agrícolas intensivas.
-
- Características:
- Longitudes disponibles da 2.500 a 4.000 mm
- Configuración de 8 orificios con placa
- Sistema de desenganche rápido
- Caja de engranajes EC220
- Potencia hasta 220 HP a 1.000 rpm
- Todos los engranajes cementados
- Engranajes de mayor espesor que los de la PH100C
- Disponible con fijación de dientes convencional o Quick Change
Aplicaciones: gradas rotativas profesionales de alta potencia.

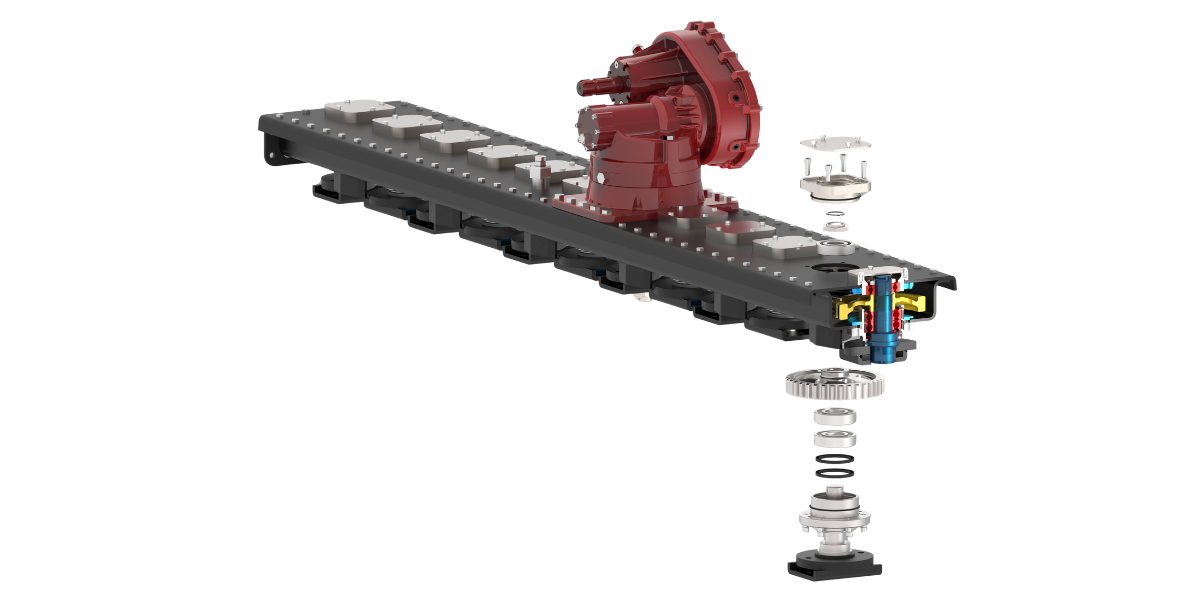

PH130H:
Modulo completo Heavy Duty de hasta 300 HP
La PH130H es la solución Heavy Duty de la gama CMR, diseñada para gradas rotativas profesionales de alta potencia y condiciones de trabajo especialmente exigentes.
Todo el conjunto está dimensionado y reforzado frente a las versiones estándar, desde el tren de engranajes y los soportes inferiores hasta la estructura del modulo.
-
- Características:
- Longitudes disponibles da 3.000 a 4.500 mm
- Configuración de 8 orificios con placa
- Sistema de desenganche rápido
- Compatible con las cajas de engranajes EC220 y EC300
- Potencia transmisible hasta 300 HP a 1.000 rpm
- Para gradas dobles, configuración disponible con EM300, hasta 300 HP a 1.000 rpm
- Todos los engranajes cementados y de mayor espesor
- Soportes inferiores con doble rodamiento
- Estructura de la cubeta de mayor espesor
- Disponible con fijación de dientes convencional o Quick Change
Aplicaciones: gradas rotativas profesionales Heavy Duty, máquinas de alta potencia y condiciones de trabajo especialmente exigentes.
Serie TE | Tedder (Mecánicas completas para henificadoras)
Mecánicas completas para henificadoras, incluyen elementos rotantes con pares cónicos y dobles juntas cardán de conexión. Las fundiciones y las extensiones incluyen los enganches para sistemas de apertura y cierre además que para los ajustes de trabajo.
Ver los productos de la Serie TE

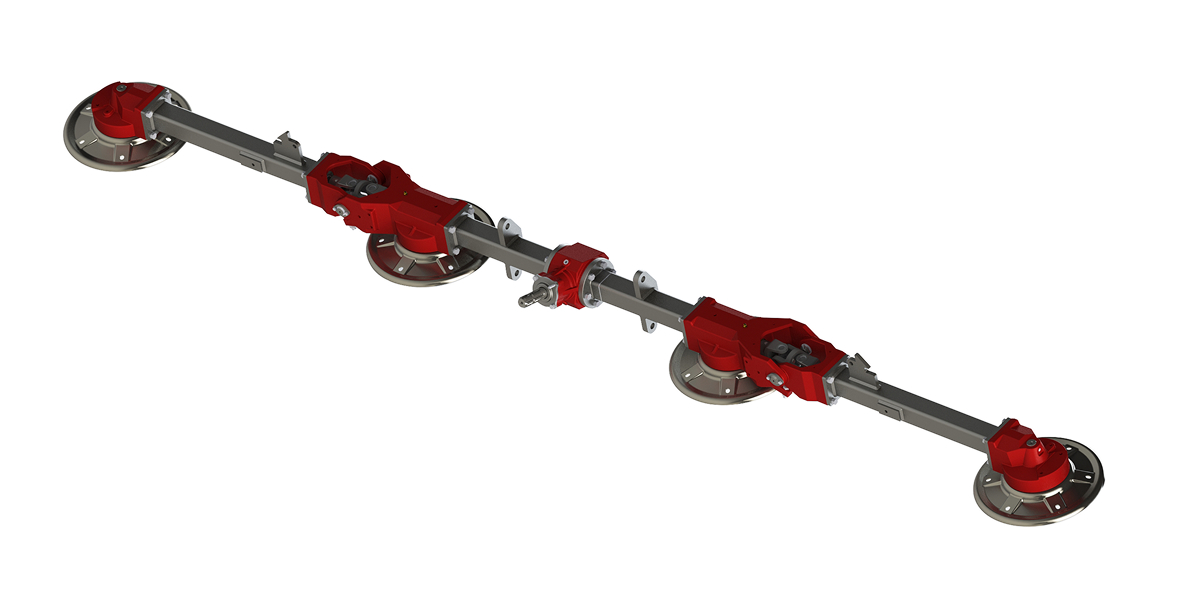

G40:
- Características: relación de transmisión 2,86:1; potencia hasta 33HP (540rpm); fundición en hierro GS400
- Número de rotores 4
- Anchura de trabajo 4,6 m
- Aplicaciones: Esparcidores-hileradores suspendidos y arrastrados
- Accesorios: n.d.
G60:
- Características: relación de transmisión 2,86:1; potencia hasta 33HP (540rpm); fundición en hierro GS400
- Número de rotores 6
- Anchura de trabajo 6,8 m
- Aplicaciones: Esparcidores-hileradores suspendidos y arrastrados
- Accesorios: n.d.
Los datos mostrados en las tablas de productos específicos son indicativos y no vinculantes. CMR Agriculture se reserva el derecho, en cualquier momento, de modificarlos a su discreción, sin obligación de notificar a sus Clientes con miras a la mejora continua de sus productos y servicios.
Para más información, características y variantes específicas, póngase en contacto con nuestras oficinas dedicadas o consulte el Catálogo Técnico General de CAJAS DE ENGRANAJES.
