Cajas de engranajes ejes ortogonales

Descripción del producto

La gama CMR Agriculture responde a las necesidades de toda la maquinaria agrícola que adopta cajas con pares cónicos, por lo tanto con la necesidad de transmitir potencia reenviándola 90°.

En función de las aplicaciones, la gama CMR Agriculture prevé tipos de fundiciones, tipos de engranajes, tamaños y diseño estructural, para responder mejor a las necesidades técnicas en las mejores condiciones posibles en la relación prestaciones/precio. Pertenecen a esta gama reductores y multiplicadores, repartidores y reenvíos, cambios de velocidad. La gama CMR Agriculture de cajas de engranajes de ejes ortogonales incluye la siguiente serie: L – T – V – E – S – G

Serie L (Reductores angulares de aluminio)

Características técnicas generales: fundiciones de aluminio, para aplicaciones en las que la fundición de la caja no requiere especial resistencia a nivel de chasis con potencias transmisibles de hasta 21.8HP, para diferentes aplicaciones

Ver los productos de la Serie L

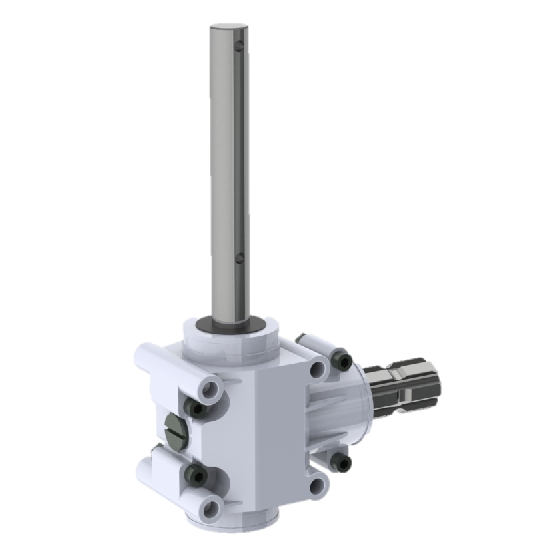

L11:

Características: la más compacta de nuestra gama, la única en el mercado con relaciones diferentes a 1:1; potencia hasta 10,9HP (540rpm); fundición en aluminio
Aplicaciones: Abonadoras, abonadoras dobles
Accesorios: n.d.

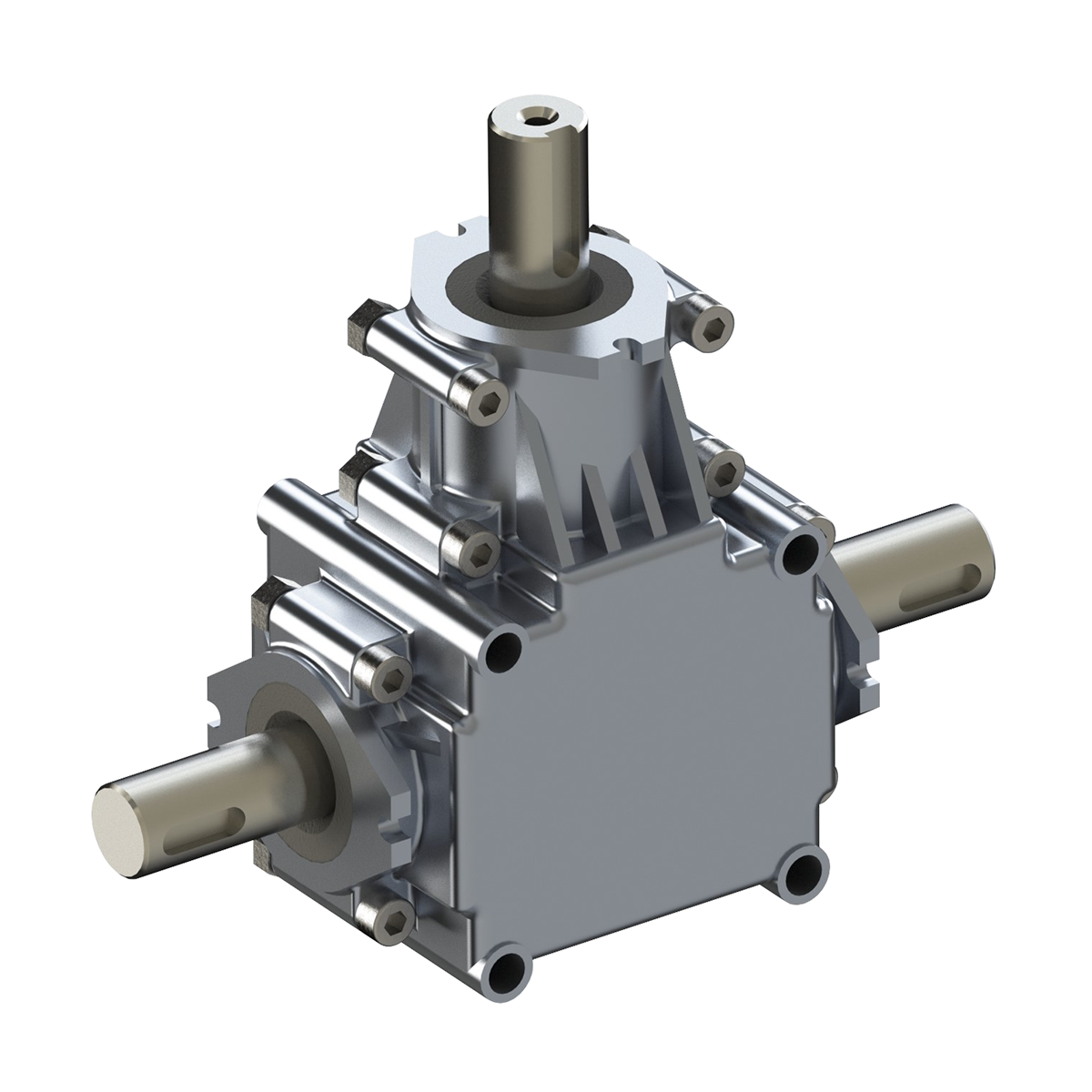

L15:

Características: la versión más solicitada del mercado; relación de transmisión 1:3,25; potencia hasta 16,3HP (540rpm); fundición en aluminio
Aplicaciones: Sierras circulares / de cinta, abonadoras, abonadoras dobles, empacadoras, envolvedoras
Accesorios: (lista de accesorios: rotores y rodillos fabricados mediante extrusión según diseño del cliente, elementos pickup según diseño del cliente, engranajes de cadena, soportes de acero tipo UCF, UCFL y UCFP, cilindros hidráulicos, actuadores, ejes y prolongaciones según diseño del cliente, piezas estructurales fabricadas en microfusión)

L25:

Características: la versión de mayor rendimiento de nuestra gama; relación de transmisión 1:2,9; potencia hasta 21,8HP (540rpm); fundición en aluminio
Aplicaciones: Sierras circulares / de cinta, fresadoras, trituradoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores de correa, poleas y casquillos, contracuchillas, soportes de fundición según diseño del cliente, faldones antiproyección, ruedas entre hileras)

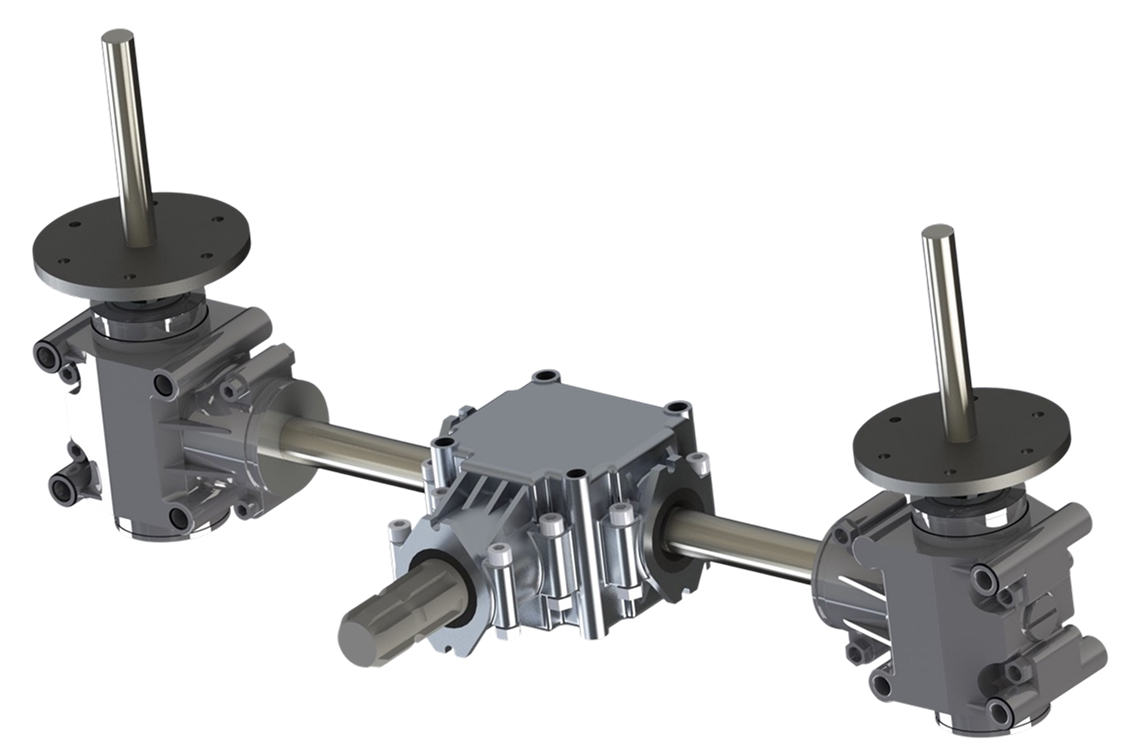

L11-15-11:

Características: relación de transmisión 1:1,35; potencia hasta 15HP (540rpm); fundición en aluminio
Aplicaciones: Abonadoras
Accesorios: n.d.

L15-T18-L15:

Características: relación de transmisión 1:1,35; potencia hasta 15HP (540rpm); fundición en aluminio + hierro G25
Aplicaciones: Abonadoras
Accesorios: n.d.

Serie T (Reductores angulares de hierro fundido)

Características técnicas generales: fusiones de fundición, de la G25 a la GS400, para aplicaciones en las que la fundición de la caja puede requerir especial resistencia a nivel de chasis con potencias transmisibles de 5.5HP hasta 50.3HP (1.000rpm), revoluciones entrada (máx 2.000rpm) solo con relación máxima 1:1, módulo diente máximo M8, para casi todas las aplicaciones agrícolas. Todas las versiones incluyen: doble posición para tapón de alivio, doble posición para tapón de nivel, conductos internos para lubricación eficaz en todos los puntos de la fundición, enganches de fijación de la caja de piezas: superior-inferior-lateral, perforaciones en cubo para aplicación de extensiones.

Ver los productos de la Serie T

T18:

Características: relación de transmisión 1:1; potencia hasta 15HP (540rpm); fundición en aluminio
Aplicaciones: Sierras circulares / de cinta, abonadoras
Accesorios: n.d.

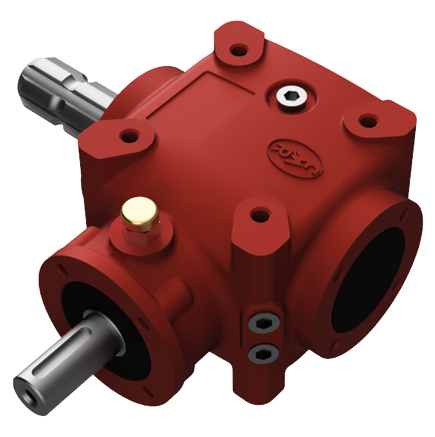

T20:

Características: relación de transmisión 1:1; potencia hasta 50,3HP (1.000rpm); fundición en hierro G25 (bajo pedido GS400); versiones también con dentado helicoidal; rueda libre con 3 chavetas y 9 posiciones de reenganche; conexión para bomba aplicable
Aplicaciones: Fresadoras, trituradoras, abonadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

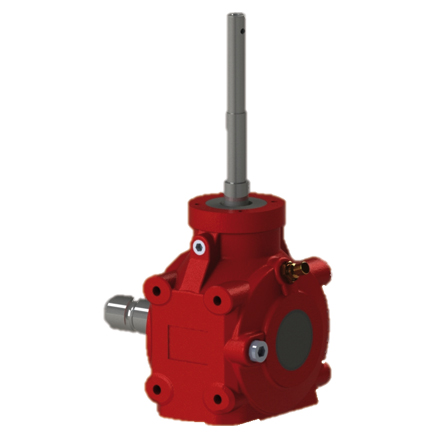

T29:

Características: relación de transmisión 1:6; potencia hasta 17,7HP (540rpm); fundición en hierro G25; versiones con dentado helicoidal
Aplicaciones: Polvoreadoras
Accesorios: n.d.

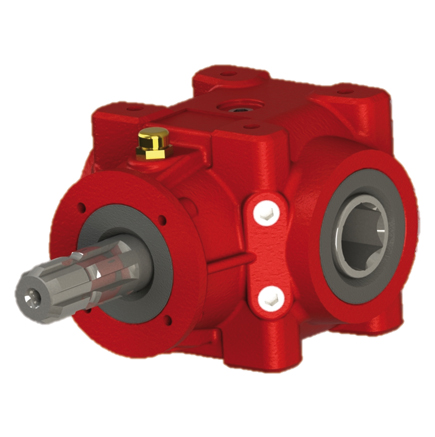

T36:

Características: relación de transmisión 1:1,46; potencia hasta 31,3HP (540rpm); fundición en hierro G25 (bajo pedido GS400); rueda libre con 3 chavetas y 9 posiciones de reenganche
Aplicaciones: Fresadoras, trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

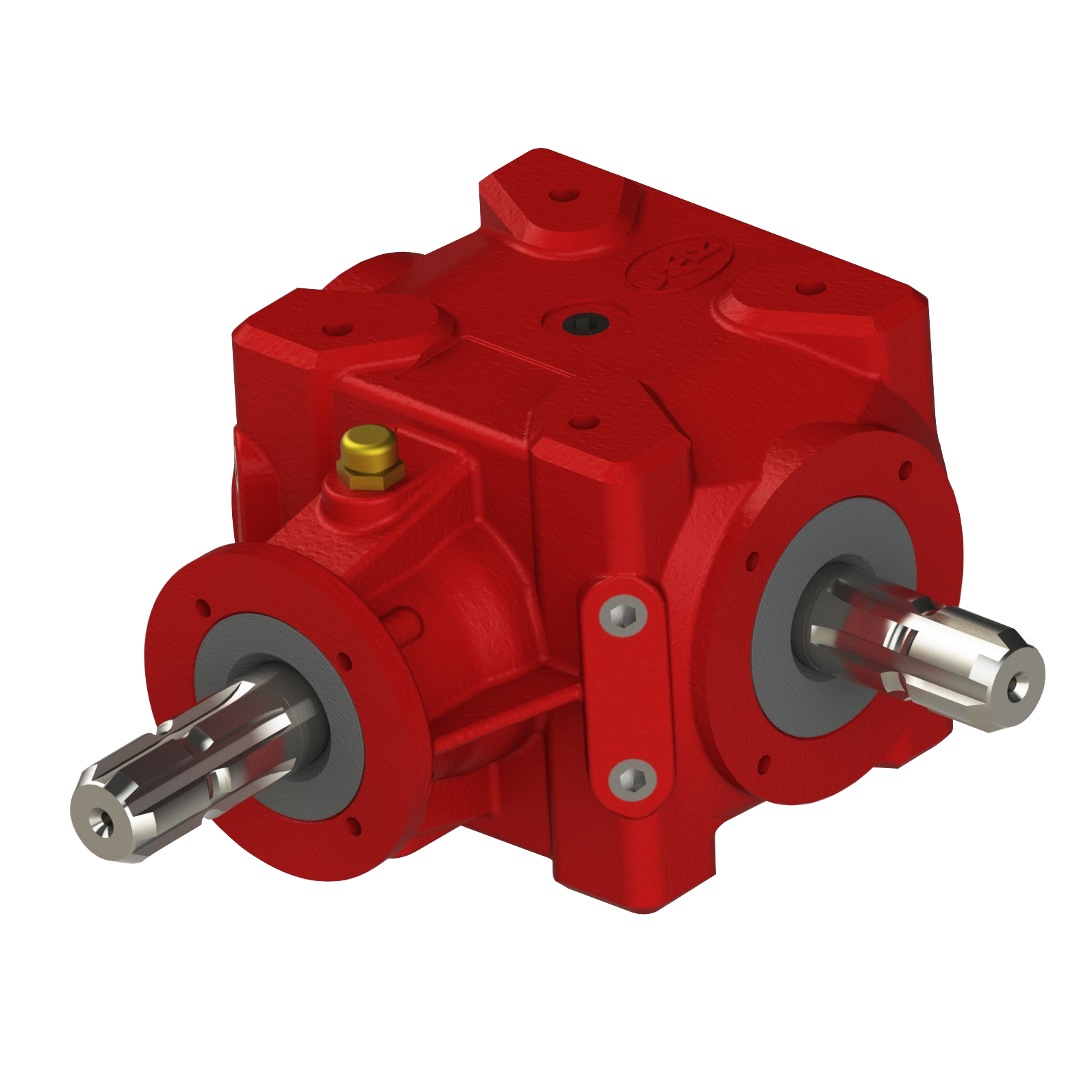

T45:

Características: relación de transmisión 1:1; potencia hasta 54,4HP (540rpm); fundición en hierro G25 (bajo pedido GS400); rueda libre aplicable con 3 chavetas y 9 posiciones de reenganche
Aplicaciones: Motoazadas múltiples, fresadoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

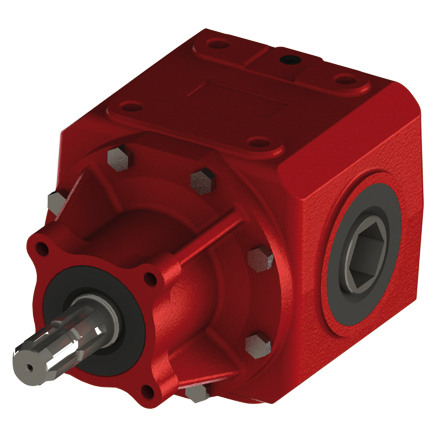

T55:

Características: relación de transmisión 1:1; potencia hasta 68HP (540rpm); fundición en hierro GS400; rueda libre aplicable con 3 chavetas y 9 posiciones de reenganche
Aplicaciones: Motoazadas múltiples, secadoras, fresadoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

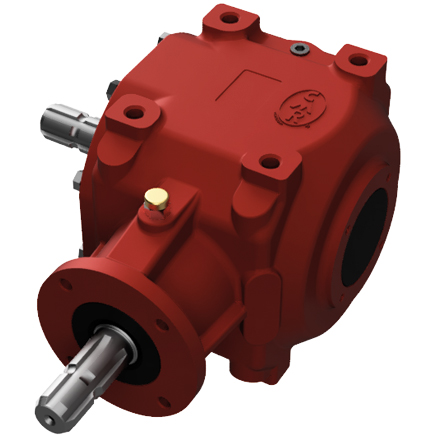

T90:

Características: relación de transmisión 1:1,46; potencia hasta 142,8HP (1.000rpm); fundición en hierro GS400; rueda libre y doble rueda libre aplicables con 4 chavetas y 12 posiciones de reenganche; inversión de salida aplicable
Aplicaciones: Motoazadas múltiples, secadoras, trituradoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

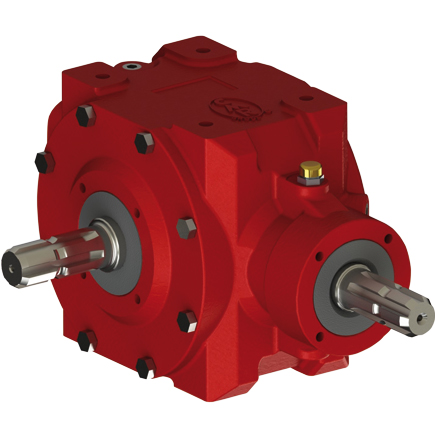

T91:

Características: relación de transmisión 1:2,58; potencia hasta 136HP (1.000rpm); fundición en hierro GS400
Aplicaciones: Secadoras, trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

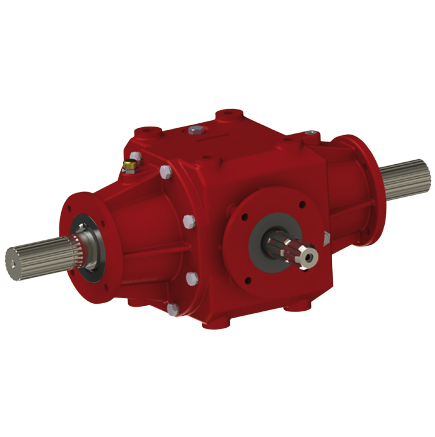

T92:

Características: relación de transmisión 1:1; potencia hasta 203,9HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; rueda libre aplicable con 4 chavetas y 12 posiciones de reenganche
Aplicaciones: Trituradoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

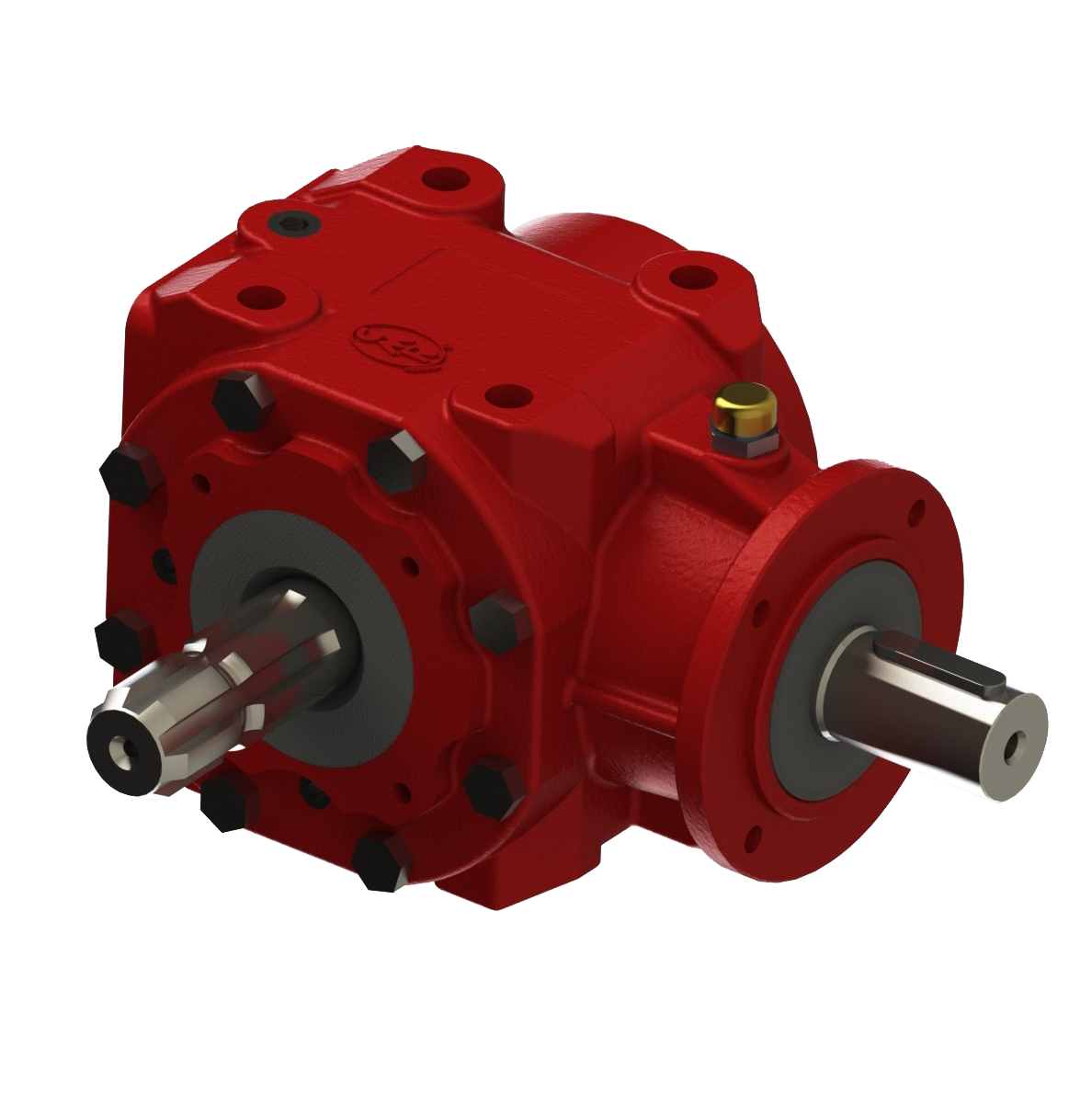

T100:

Características: relación de transmisión 1:2; potencia hasta 92,5HP (1.000rpm); fundición en hierro GS400; rueda libre y doble rueda libre aplicables con 3 chavetas y 9 posiciones de reenganche; conexión para bomba aplicable
Aplicaciones: Trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

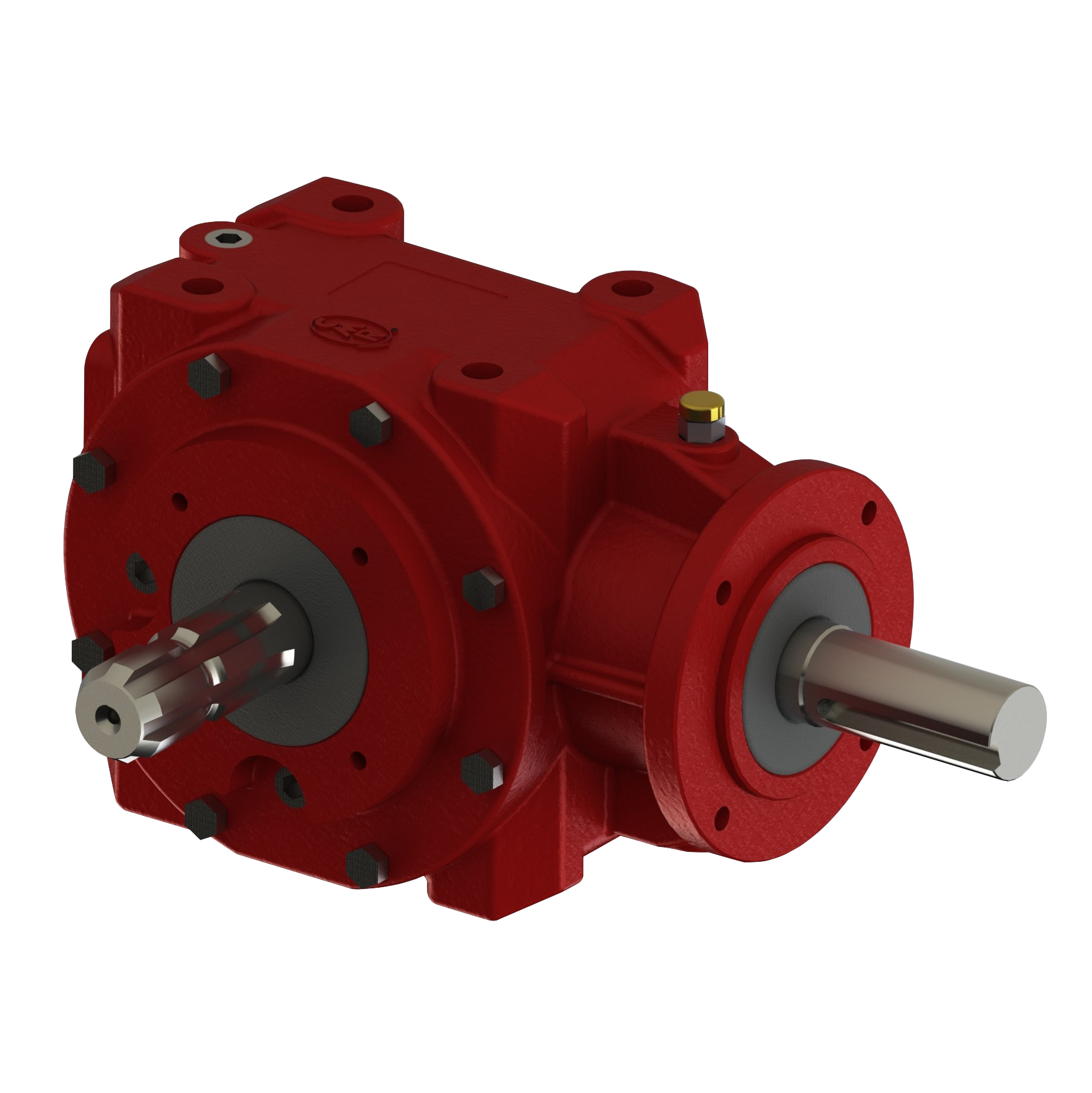

T101:

Características: relación de transmisión 1:2; potencia hasta 92,5HP (1.000rpm); fundición en hierro GS400; rueda libre y doble rueda libre aplicables con 3 chavetas y 9 posiciones de reenganche; conexión para bomba aplicable
Aplicaciones: Trituradoras / Astilladoras, secadoras, trituradoras, empacadoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

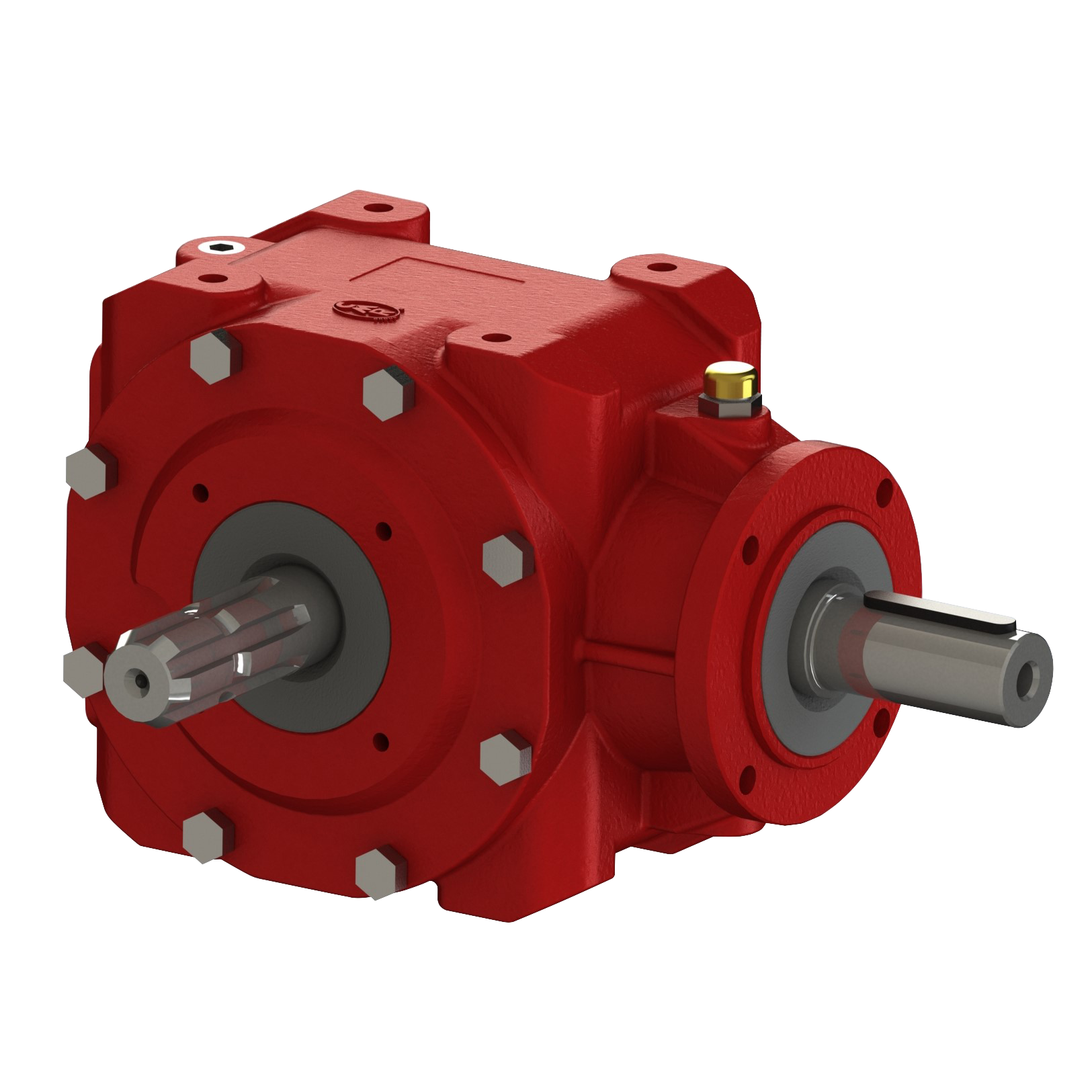

T102:

Características: relación de transmisión 1:1,93; potencia hasta 125,1HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales aplicables; rueda libre y doble rueda libre aplicables con 3 chavetas y 9 posiciones de reenganche; conexión para bomba aplicable
Aplicaciones: Trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

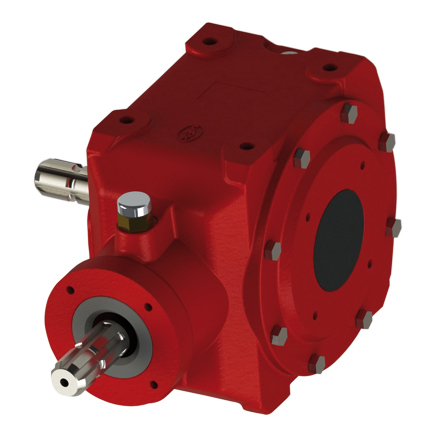

T150:

Características: relación de transmisión 1:1,93; potencia hasta 220,3HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; rueda libre aplicable con 4 chavetas y 12 posiciones de reenganche
Aplicaciones: Gradas rotativas, fresadoras, empacadoras, trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

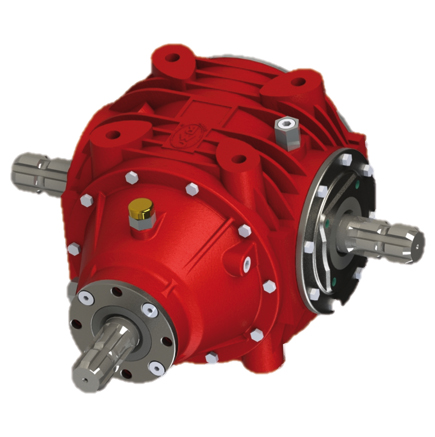

T152:

Características: relación de transmisión 1:1,57; potencia hasta 291HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; rueda libre aplicable con 4 chavetas y 12 posiciones de reenganche
Aplicaciones: Gradas rotativas, trituradoras
Accesorios: (lista de accesorios: rotores equilibrados, rodillos compactadores, bujes estándar y a diseño para rotores y rodillos, correas, tensores, poleas y casquillos, contracuchillas, soportes de acero tipo UCF y UCFL, soportes de fundición a diseño del cliente, faldones antiproyección, piezas estructurales en microfusión, ruedas entre hileras)

Serie V (Multiplicadores verticales)

Características generales: fundiciones en hierro (desde G25 hasta GS400) para aplicaciones en las que la carcasa fundida requiere una resistencia estructural especial, con potencias transmisibles de 5,5 HP hasta 50,3 HP (1.000 rpm). Velocidad máxima de entrada 2.000 rpm (solo con relación máxima 1:1), módulo de diente máximo M8. Indicadas para casi todas las aplicaciones agrícolas. Todas las versiones incluyen: doble posición para el tapón de ventilación, doble posición para el tapón de nivel, canales internos para una lubricación eficaz en todos los puntos de la carcasa, fijaciones de la caja (parte superior, inferior y lateral), perforaciones en el cubo para aplicación de prolongaciones.

Ver los productos de la Serie V

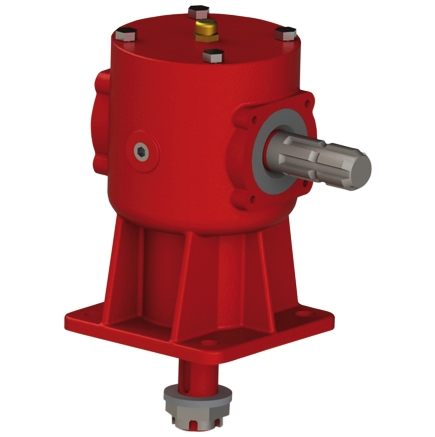

V25:

Características: relación de transmisión 1:2,83; potencia hasta 20HP (540rpm); fundición en hierro EN-GJL-250
Aplicaciones: Desbrozadoras, cortacésped
Accesorios: n.d.

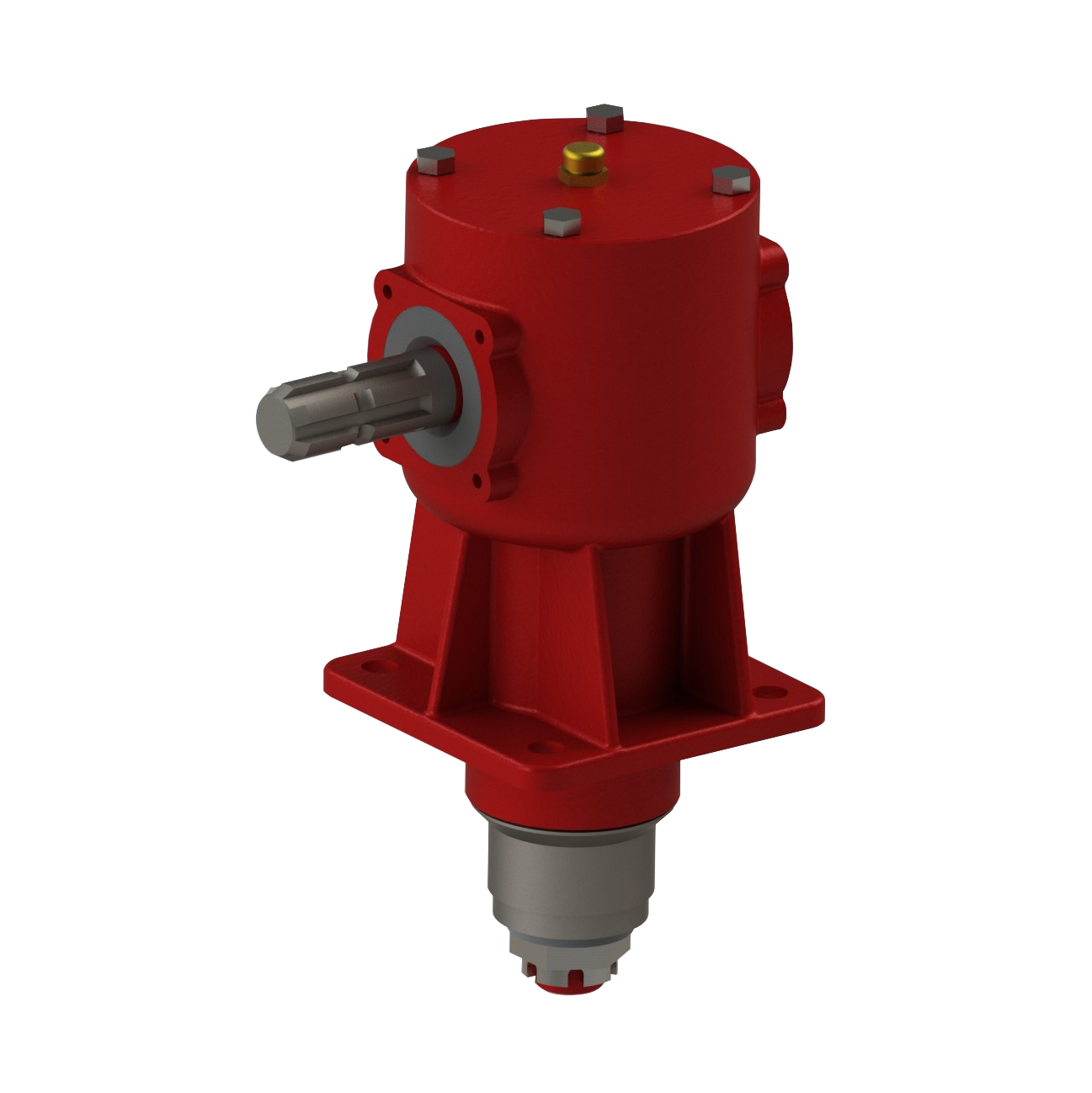

V30:

Características: relación de transmisión 1:2,30; potencia hasta 40HP (540rpm); fundición en hierro GS400
Aplicaciones: Desbrozadoras, cortacésped
Accesorios: n.d.

V50:

Características: relación de transmisión 1:3; potencia hasta 44,9HP (540rpm); fundición en hierro G25 (bajo pedido GS400)
Aplicaciones: Desbrozadoras, cortacésped
Accesorios: n.d.

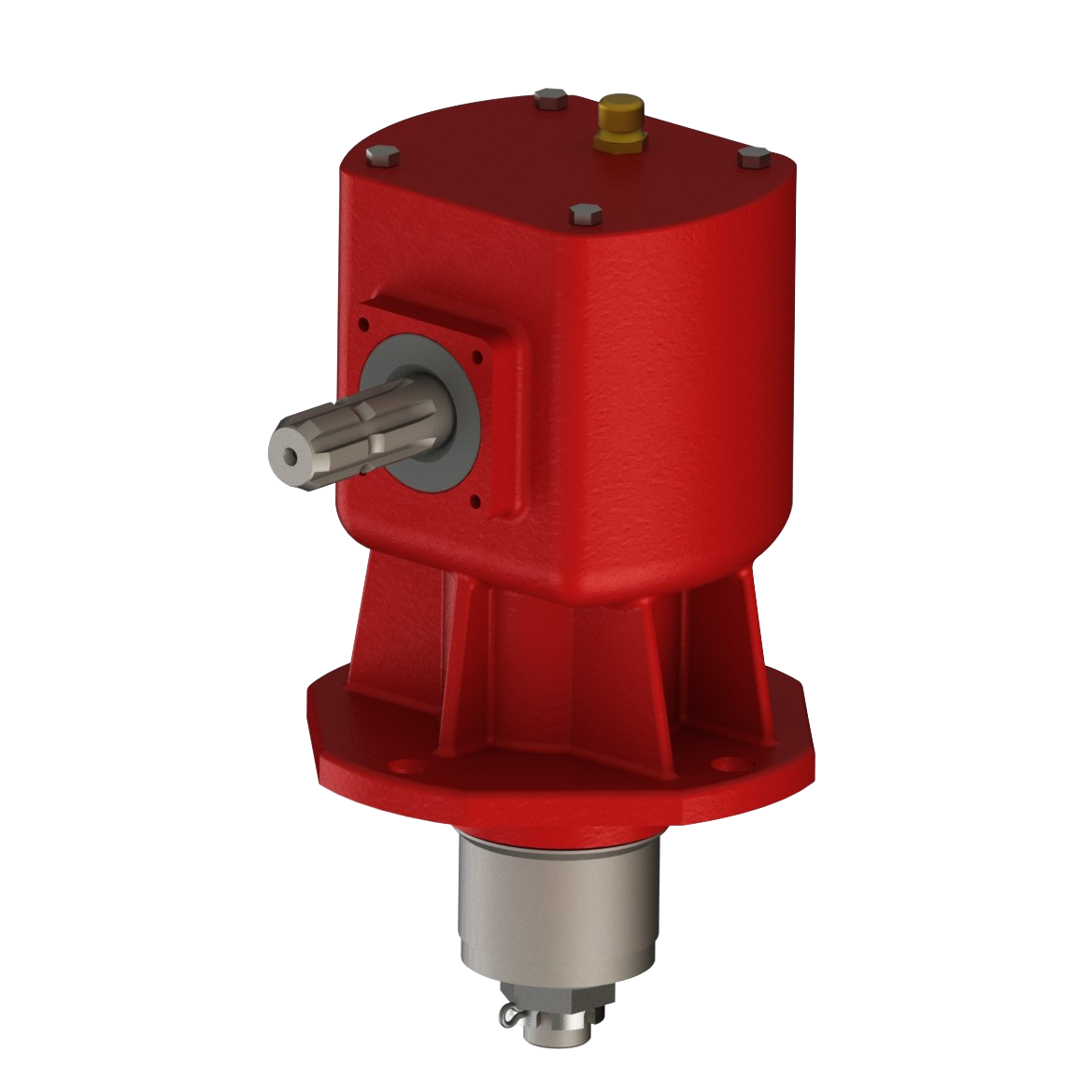

V60:

Características: relación de transmisión 1:1,93; potencia hasta 59,8HP (540rpm); fundición en hierro GS400
Aplicaciones: Desbrozadoras, cortacésped
Accesorios: n.d.

Serie E (Cajas de engranajes para gradas rotativas)

Características generales: fundiciones en hierro GS400, relación de transmisión 3,29:1, velocidad máxima de entrada 1.000 rpm, potencias transmisibles de 90 HP hasta 300 HP, módulo de diente máximo M8. Todas las versiones incluyen: doble posición para el tapón de nivel, tapón de ventilación, canales internos para una lubricación dirigida. Exclusivamente para el sector de las gradas rotativas.

Ver los productos de la Serie E

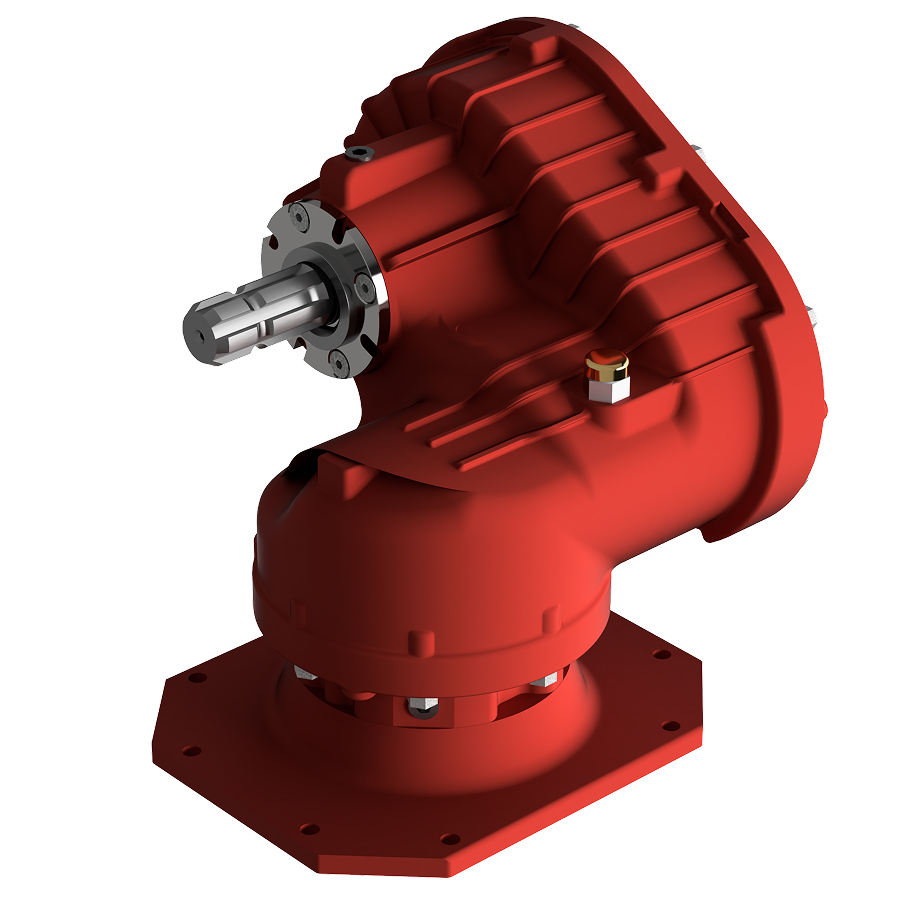

EC110:

Características: relación de transmisión 2,93:1; potencia hasta 110HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; eje de entrada pasante para aplicación con sembradora; carcasa orientable 90° para gradas rotativas plegables; kit de engranajes para cambio manual de velocidad
Aplicaciones: Gradas rotativas, gradas rotativas plegables
Accesorios: n.d.

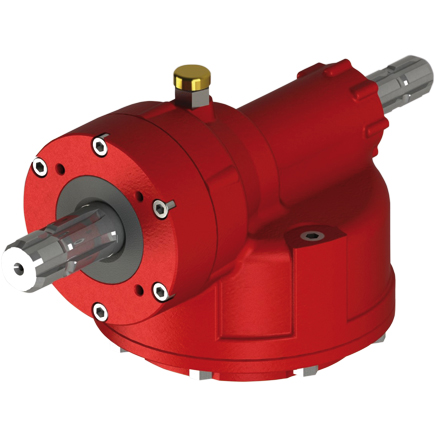

EM100:

Características: relación de transmisión 2,07:1; potencia hasta 90HP (540rpm); fundición en hierro GS400; engranajes helicoidales de serie; eje de entrada pasante para aplicación con sembradora; carcasa orientable 90° para gradas rotativas plegables
Aplicaciones: Gradas rotativas, gradas rotativas plegables
Accesorios: n.d.

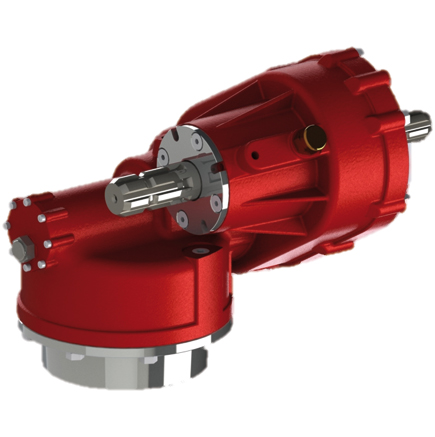

EC130:

Características: relación de transmisión 3,20:1; potencia hasta 148HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; eje de entrada pasante para aplicación con sembradora; carcasa orientable 90° para gradas rotativas plegables; carcasa del cambio orientable en tres posiciones (derecha / izquierda / central); kit de engranajes para cambio manual de velocidad
Aplicaciones: Gradas rotativas, gradas rotativas plegables
Accesorios: n.d.

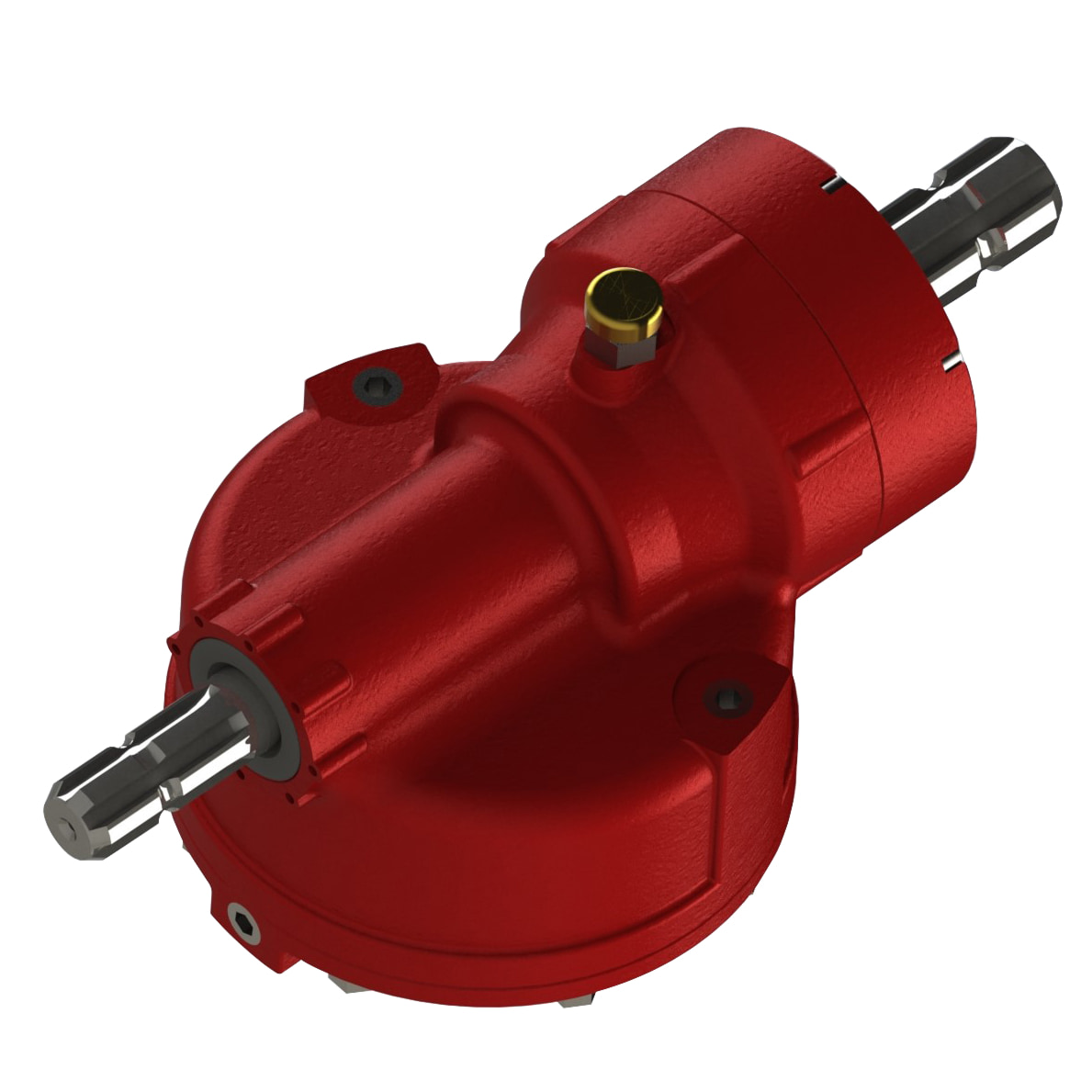

EM130:

Características: relación de transmisión 2,60:1; potencia hasta 123HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie; eje de entrada pasante para aplicación con sembradora. (En todas las versiones: doble posición para tapón de nivel, tapón de ventilación, canales internos para lubricación dirigida.)
Aplicaciones: Gradas rotativas, gradas rotativas plegables
Accesorios: n.d.

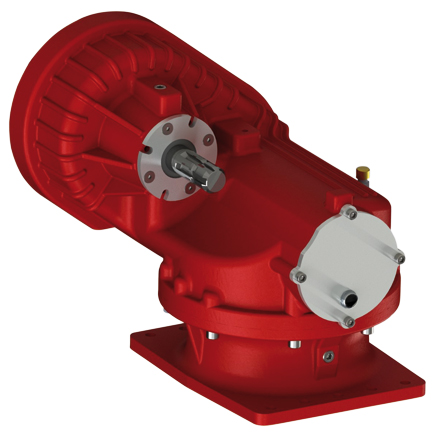

EC300:

Características: relación de transmisión 2,60:1; potencia hasta 300HP (1.000rpm); fundición en hierro GS400; engranajes helicoidales de serie
Aplicaciones: Gradas rotativas
Accesorios: n.d.

Serie S (Reductores para hileradoras rotativas)

Características generales: fundiciones en hierro GS400, par de trabajo hasta 240 Nm, relación de transmisión 9,7:1, velocidad máxima de entrada 540 rpm, módulo de diente máximo M5. Exclusivamente para el sector de las hileradoras rotativas.

Ver los productos de la Serie S

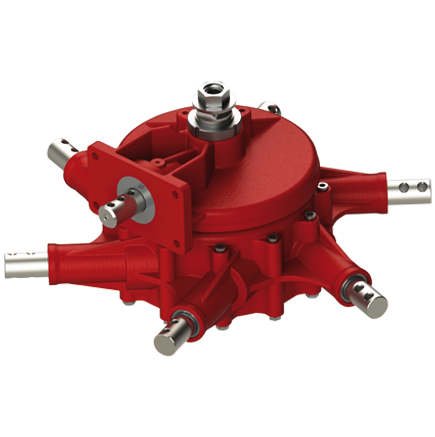

S60:

Características: grupo con 6 brazos; engranajes helicoidales; relación de transmisión 7,14:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400
Aplicaciones: Hileradoras rotativas
Accesorios: n.d.

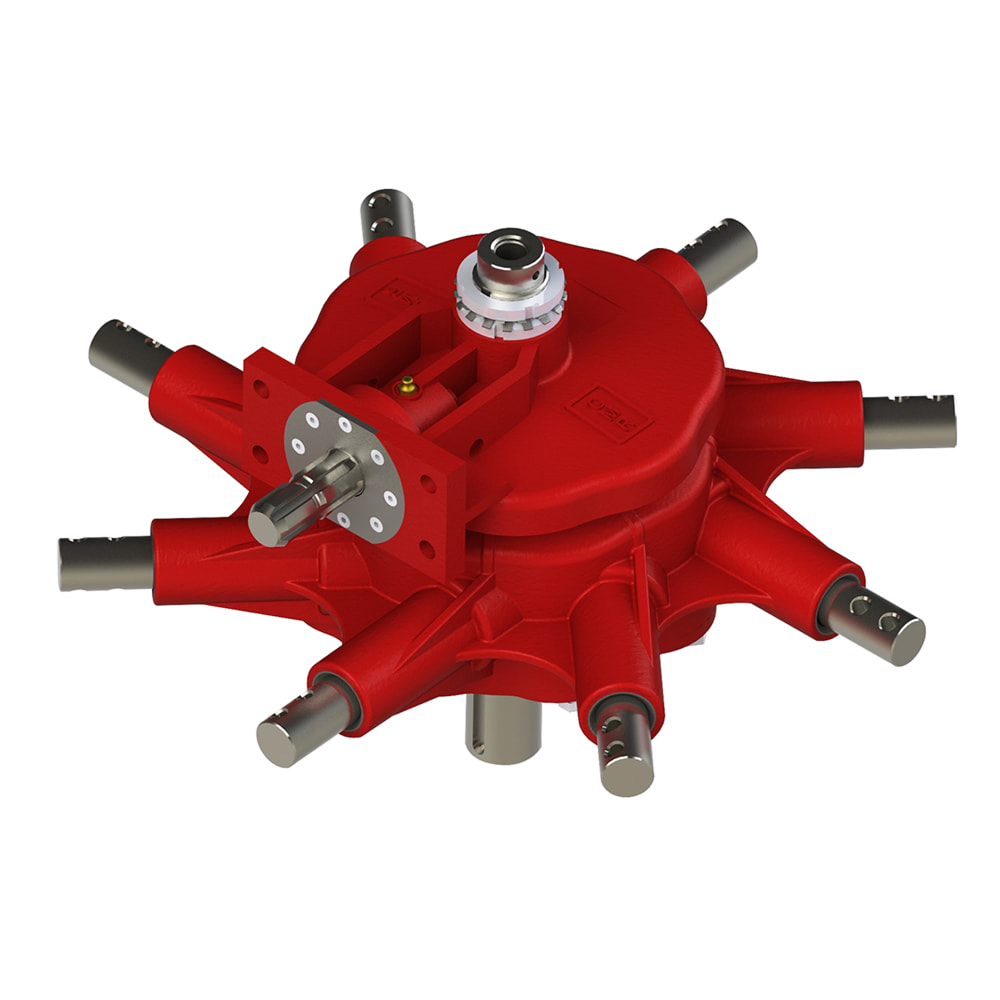

S80:

Características: grupo con 8 brazos; engranajes helicoidales; relación de transmisión 7,14:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400
Aplicaciones: Hileradoras rotativas
Accesorios: n.d.

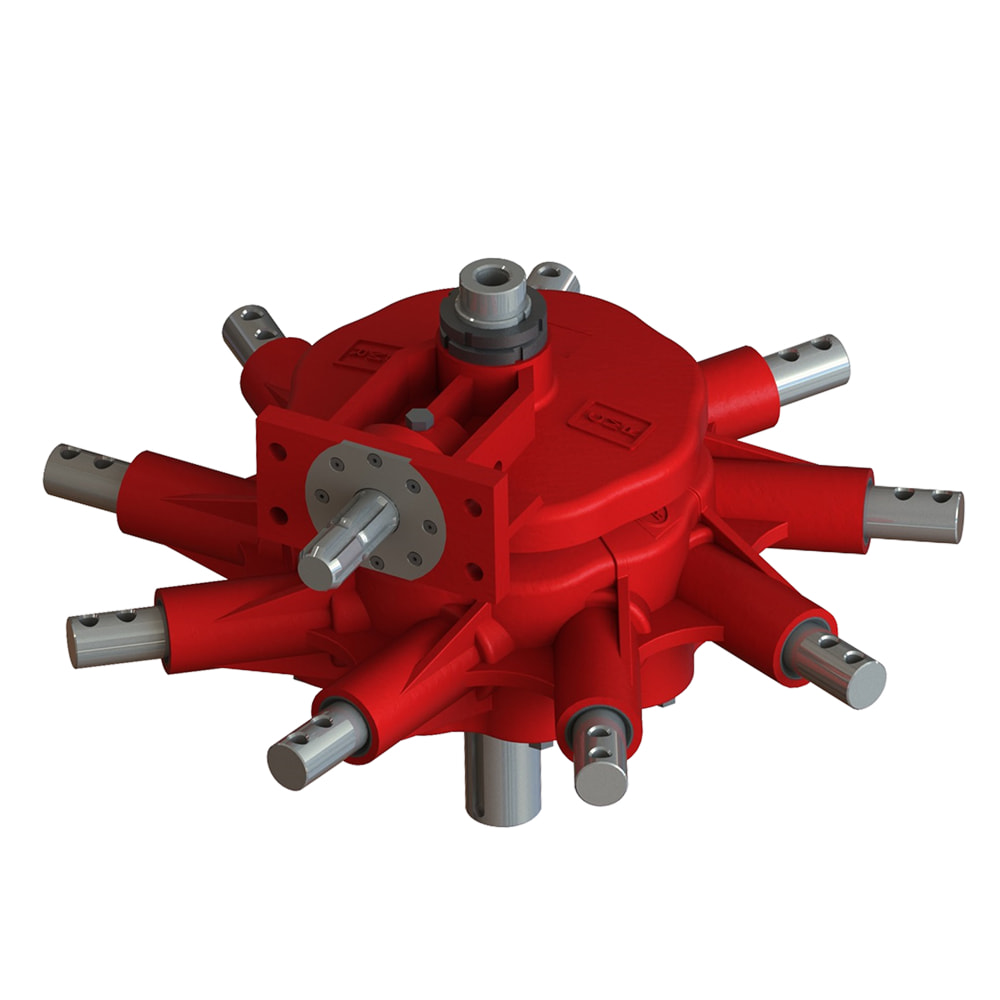

S90:

Características: grupo con 9 brazos; engranajes helicoidales; relación de transmisión 7,14:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400; versiones específicas para máquinas dobles con rotación a derecha e izquierda
Aplicaciones: Hileradoras rotativas, hileradoras dobles
Accesorios: n.d.

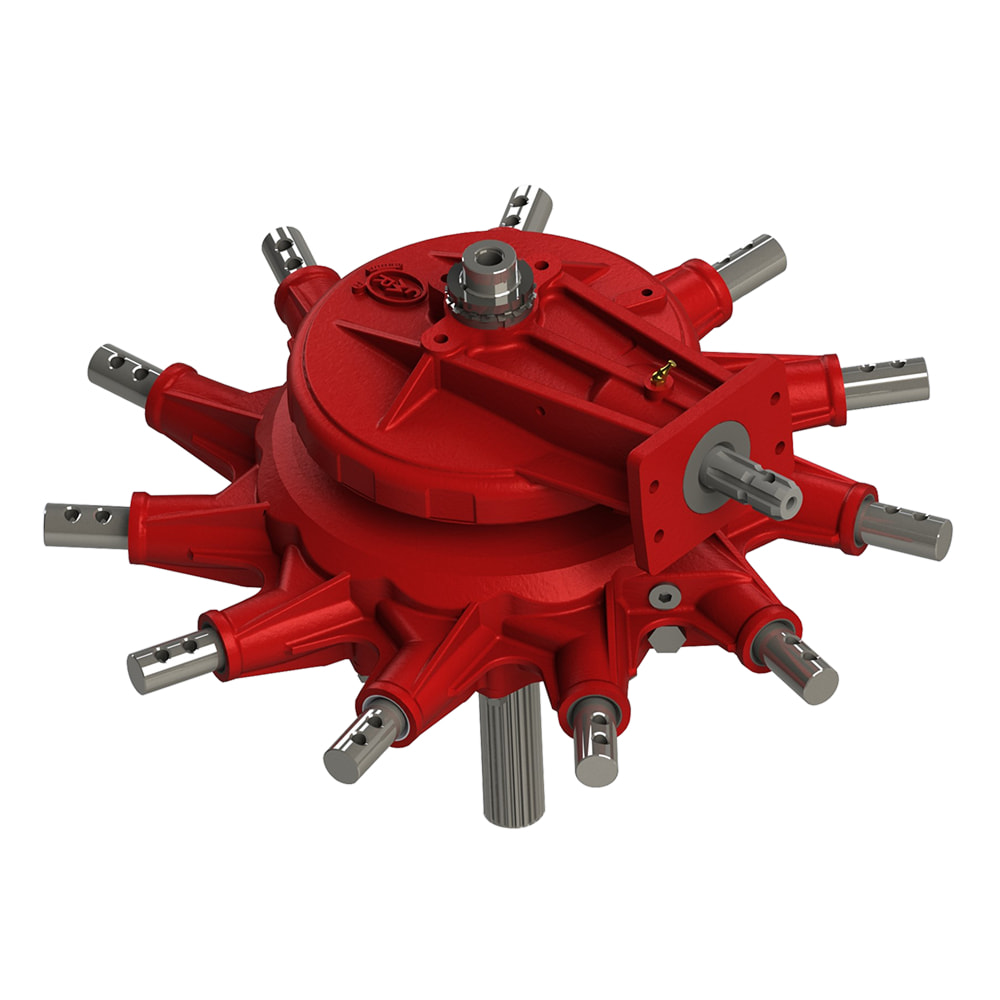

S11:

Características: grupo con 11 brazos; engranajes helicoidales; relación de transmisión 8,55:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400; versiones específicas para máquinas dobles con rotación a derecha e izquierda
Aplicaciones: Hileradoras rotativas, hileradoras dobles
Accesorios: n.d.

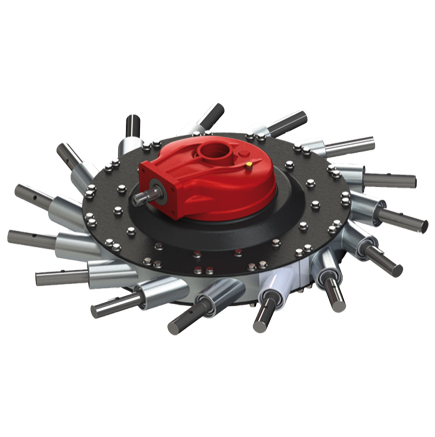

S13:

Características: grupo con 13 brazos; engranajes helicoidales; relación de transmisión 9,7:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400
Aplicaciones: Hileradoras rotativas
Accesorios: n.d.

S15:

Características: grupo con 15 brazos; engranajes helicoidales; relación de transmisión 9,7:1; revoluciones de entrada 540rpm; par máximo de salida 312 Nm; fundición en hierro GS400
Aplicaciones: Hileradoras rotativas
Accesorios: n.d.

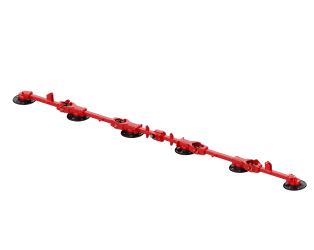

Serie G (Reductores angulares)

Características generales: fundiciones en hierro G25/GS400, par de trabajo hasta 721 Nm, relación de transmisión 1,77:1, velocidad máxima de entrada 540 rpm. Exclusivamente para el sector de los henificadores rotativos.

Ver los productos de la Serie G

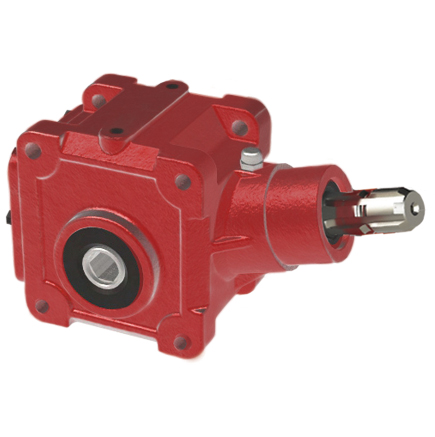

G18:

Características: relación de transmisión 1,77:1; revoluciones de entrada 540rpm; par máximo de salida 721 Nm; fundición en hierro G25
Aplicaciones: Esparcidores de heno rotativos
Accesorios: n.d.

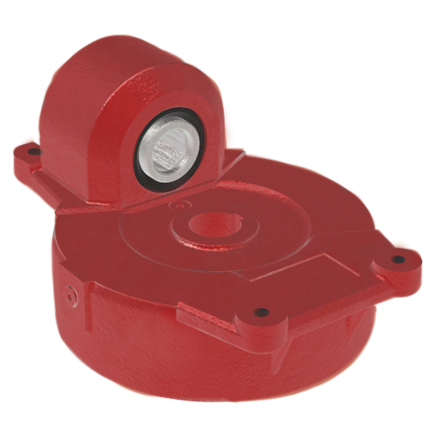

G19:

Características: relación de transmisión 2:1; revoluciones de entrada 305rpm; par máximo de salida 476 Nm; fundición en hierro GS400
Aplicaciones: Esparcidores de heno rotativos
Accesorios: n.d.

Los datos mostrados en las tablas de productos específicos son indicativos y no vinculantes. CMR Agriculture se reserva el derecho, en cualquier momento, de modificarlos a su discreción, sin obligación de notificar a sus Clientes con miras a la mejora continua de sus productos y servicios.

Para más información, características y variantes específicas, póngase en contacto con nuestras oficinas dedicadas o consulte el Catálogo Técnico General de CAJAS DE ENGRANAJES.

Quieres más información sobre estos productos ?

Rellene el formulario de contacto o solicite una consulta a nuestro Departamento Técnico
