Ejes cardán y repuestos
Nuestros ejes cardán están diseñados para garantizar una transmisión de potencia eficaz desde el tractor (Power Take Off) hasta las máquinas agrícolas receptoras (Power Input Connection).
Cada cardán está compuesto por dos juntas unidas por tubos telescópicos, lo que asegura la máxima flexibilidad y fiabilidad. La junta cardánica está formada por dos horquillas (interna y externa) y una cruceta de transmisión, elementos fundamentales para un funcionamiento seguro y eficiente.
Gracias a nuestra experiencia y a la calidad de los materiales, ofrecemos soluciones a medida para satisfacer las necesidades de cada aplicación agrícola.
Especificaciones generales ejes cardán
Las horquillas se distinguen en:
- Internas para empalme con tubo telescópico, diferenciadas en función del tipo de tubo.
- Externas para inserción en un PTO tractor o eje de entrada máquina agrícola, diferenciadas en función del tamaño de las tomas de fuerza.
Las dimensiones de los ejes cardán, para una potencia a 540 revoluciones por minuto, varían desde::
- tamaño 1 para potencia 16HP
- tamaño 2 para potencia 21HP
- tamaño 3 para potencia 30HP
- tamaño 4 para potencia 35HP
- tamaño 5 para potencia 47HP
- tamaño 6 para potencia 60HP
- tamaño 7 para potencia 70HP
- tamaño 8 para potencia 90HP
- tamaño 10 para potencia 120HP
Los ejes cardán pueden utilizarse a velocidades de hasta 1.000 revoluciones por minuto. La longitud máxima permitida del cardán varía según el tamaño de los tubos; para longitudes superiores a 1.600 mm es recomendable consultar con la Oficina Técnica.
Ejes cardán homocinéticos
CMR Agriculture incluye una amplia gama de ejes cardán homocinéticos a 80°. Las versiones pueden ser con una junta homocinética simple (simple homocinética) o bien con dos juntas homocinéticas (doble homocinética). La versión simple encuentra aplicación en todas las condiciones en que la máquina operadora debe trabajar también en fase de viraje. La versión doble encuentra aplicación sobre todo en las máquinas con timones de dirección. también se utiliza a menudo en las picadoras limpiadoras de zanjas. Las homocinéticas CMR Agriculture se fabrican en diferentes tamaños, capaces de transmitir potencias desde 35HP hasta 130HP, en función de los números de revoluciones que preferiblemente no deben superar las 1.000rpm.
El tamaño de las crucetas de los ejes cardán tienen un diámetro que varía entre 22 mm. hasta 48 mm. (a petición, versiones especiales no presentes en el catálogo general) y permiten transmitir potencias de hasta 250HP. La gama CMR Agriculture de las transmisiones cardán se completa con juntas y juntas dobles. Además, están disponibles versiones con horquillas de enganche para las PTO tractores, en las versiones con botón empotrado y/o abrazadera de bola y/o abrazadera de bola para juntas homocinéticas, con las siguientes medidas acanaladas:
– 1”3/8 Z6
– 1”3/8 Z8
– 1”3/8 Z21
– 1”3/4 Z6
– 1”3/4 Z20
Las versiones con horquillas lado máquina, además de los tamaños y versiones mencionados arriba, con botón empotrado y/o abrazadera de bola, se fabrican con:

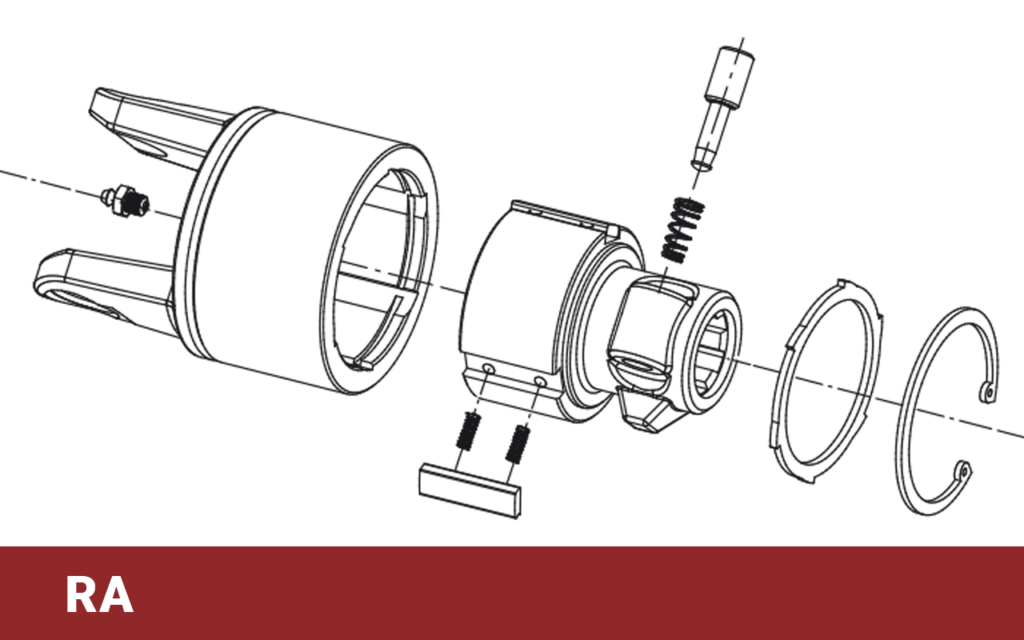

– ruedas libres (RA1 – RA2) ;

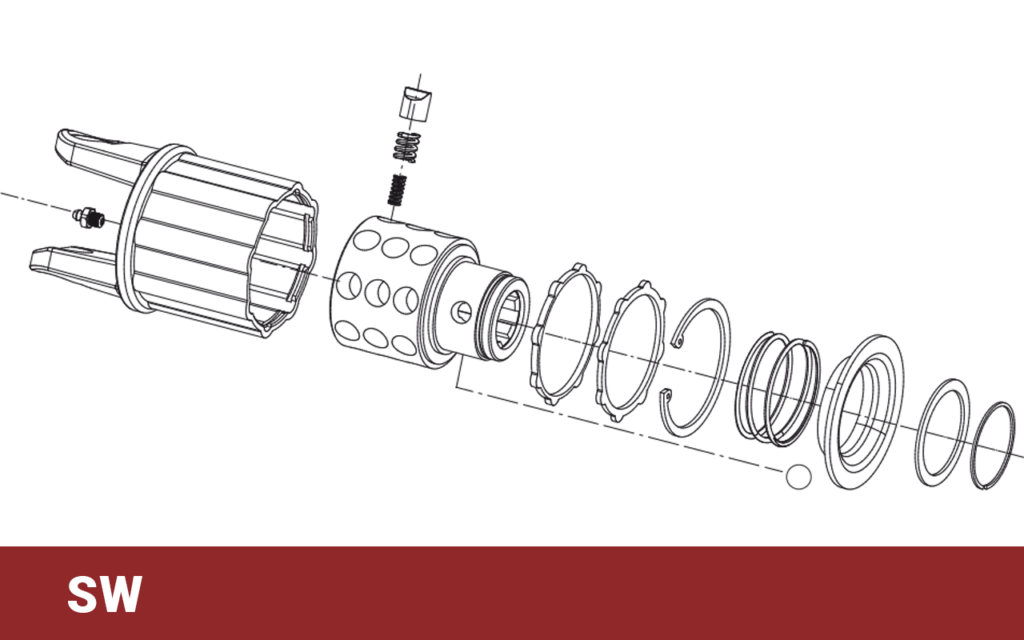

– limitadores de trinquetes (SW1 – SW2 – SW3 – SW4) ;

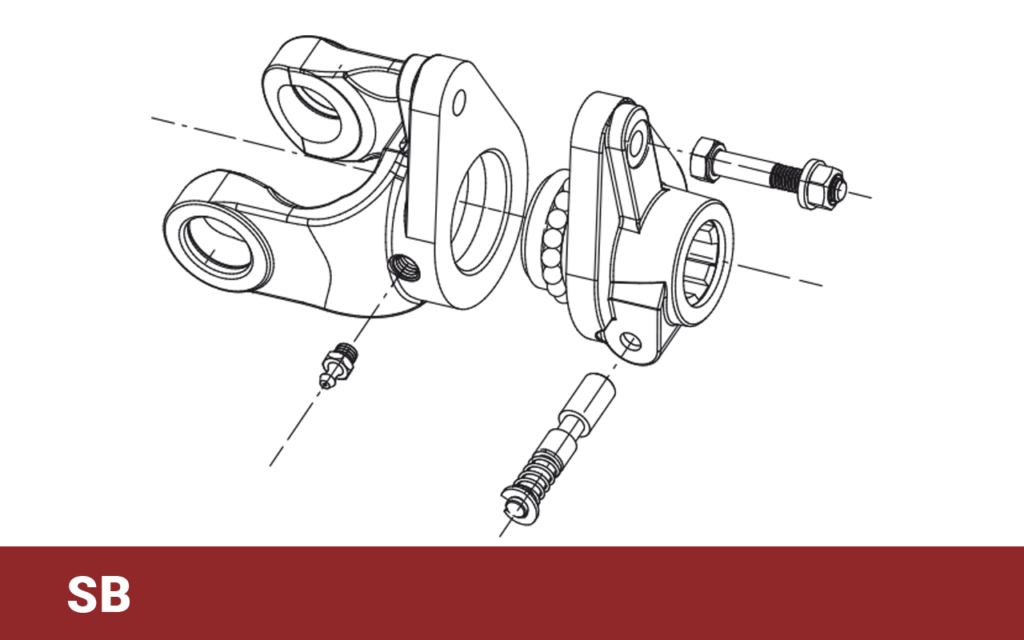

– limitadores de perno de corte (SB1 – SB2) ;

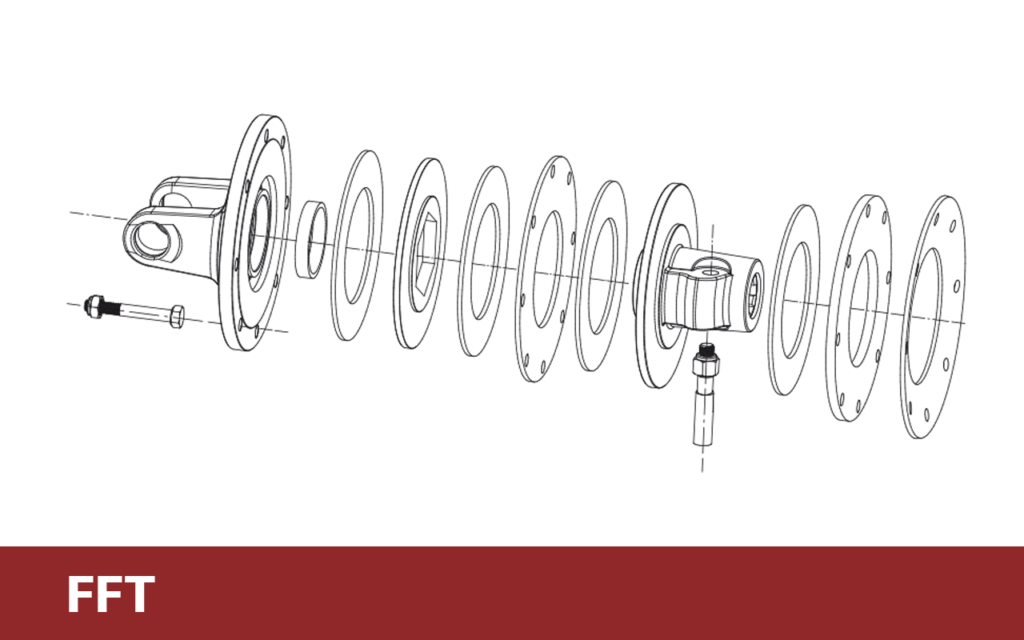

– limitadores con embragues de disco con arandelas elásticas esféricas (FFT1 – FFT2 – FFT3 – FFT4) ;
– limitadores de disco con resortes de alambre (FFV4) ;
– limitadores automáticos (AT1 – AT2) ;

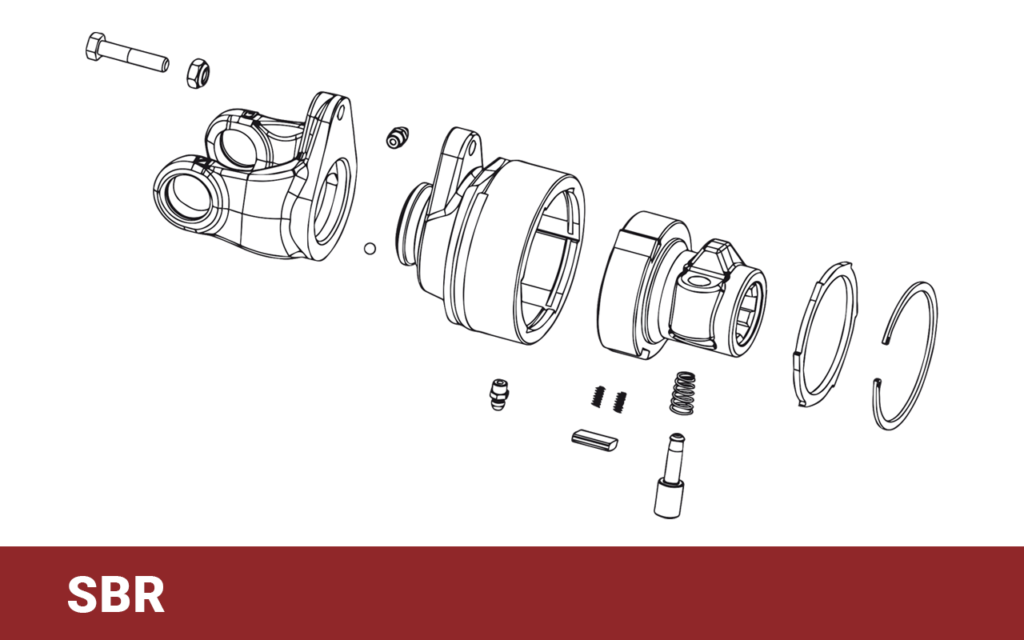

– limitadores de pernos de corte y rueda libre (SBR1) ;
– limitadores con embragues de disco con arandelas elásticas esféricas y rueda libre (FFTR2).
Por elección técnica/cualitativa, CMR Agriculture no incluye en su gama ejes cardán económicos con horquillas y tubo soldados. Todos los ejes cardán prevén únicamente la fijación del tubo con horquilla mediante pasador elástico. CMR Agriculture utiliza únicamente crucetas con rodillos, ya que que las versiones sinterizadas no permiten a la junta cardán trabajar en ángulo sin sufrir desgastes precoces. Todos los componentes de transmisión suministrados por CMR Agriculture se diseñan y fabrican de acuerdo con las normas de Seguridad obligatorias y en base a los más elevados estándares de fiabilidad y funcionalidad. Para más información es posible descargar el Catálogo Técnico General.
Perfiles de tubos telescópicos
CMR Agriculture propone 4 series diferentes de ejes cardán que se distinguen según el tipo de tubo telescópico previsto:
- Serie T con tubos telescópicos de 3 lóbulos, el tipo de tubo más utilizado para todas las aplicaciones con ejes cardán con longitudes de hasta 1.500 mm. La serie R con revestimiento de Rilsan, anti-agarrotamiento en el tubo interior, también está disponible para aplicaciones con apertura y cierre frecuentes del eje cardán (triangular);
- Serie L con tubos telescópicos de 2 lóbulos, tipo de tubo recomendado para aplicaciones ligeras, sin deslizamiento excesivo y con potencia limitada (limón);
- Serie C con tubos telescópicos de 6 lóbulos, para cardanes de alto deslizamiento y muy largos, hasta 2.200 mm. (estelar);
- Serie G con tubos telescópicos acanalado, tipo de tubo utilizado principalmente para ejes cardán extremadamente cortos (líneas múltiples).
Repuestos para dispositivos
Al menos una vez por semana debe llevarse a cabo el mantenimiento ordinario del cardán; la aplicación de grasa en las piezas en rotación garantiza que se mantengan las prestaciones indicadas en el catálogo durante al menos 1.000 horas para ángulos de trabajo no superiores a 5°.
En las aplicaciones sujetas a numerosos desplazamientos de la máquina, las piezas del cardán más sujetas al desgaste son:
- los tubos telescópicos y las protecciones de seguridad debido a las salidas continuas de los tubos;
- las crucetas debido a las frecuentes variaciones de los ángulos;
- los limitadores por el alto número de intervenciones.
Descripción del producto
CMR Agriculture recomienda efectuar el mantenimiento anual coincidiendo con el inicio de la nueva temporada agrícola, mediante el control de la eficacia de funcionamiento de los componentes antes mencionados.
En caso de anomalías, se debe proceder a la sustitución de las piezas desgastadas para evitar que la transmisión se dañe por completo.
CMR Agriculture garantiza la identificación de los repuestos con las distintas partes previstas en los diseños proporcionados a la Clientela y con los dibujos de despiece incluidos en los catálogos técnicos. Las instrucciones para el restablecimiento están incluidas en los manuales de uso y mantenimiento que se entregan junto con cada eje cardán en el momento de la venta.
CMR Agriculture, junto con el equipamiento de la transmisión cardán, ofrece una gama completa de repuestos, siempre disponibles en el almacén, tales como:
Repuestos
- crucetas;
- juntas completas para tubos internos/externos en diferentes perfiles;
- juntas homocinéticas para tubos triangulares;
- tubos internos y externos en diferentes perfiles;
- protecciones CE completas con anillos;
- horquillas externos CE con botón “empotrado” y/o collarín de bolas en las diferentes ranuras.
